三相异步电动机怎么接 三相电动机正反转接线

三相异步电动机怎么接?其实三相电动机接线方法和其他电机一样也是使用星形接法和三角形接法，三相电动机正反转接线就是在星形接法和三角形接法的基础上做的一些改变使电动机正反转，下面我们就来学习一下三相异步电动机怎么接，三相电动机正反转接线。

三相异步电动机怎么接

三相异步电动机星形接法

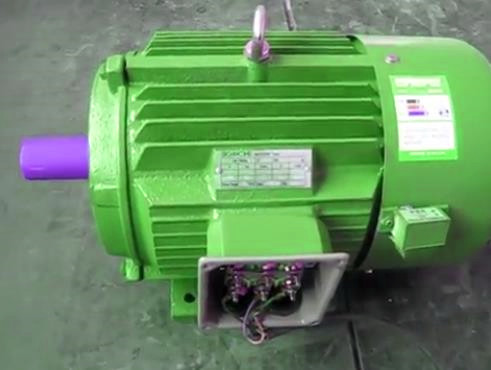

1、首先三相异步电动机接线有6个接头，只接3个就可以运。

2、可以使用星形接法接线三相异步电动机，将三相绕组的尾和尾接到一起。

3、三个头做为星点或者把头和头接到一起。

4、三个尾做为星点，三个星点分别接电源。

三相异步电动机三角形接法

1、三相异步电动机内部线圈有三组，这三组线圈不通。

2、三相异步电动机三角形接法，是由三相分别为U相、V相、W相。

3、6个接头的编号为U1、U2、V1、V2、W1、W2。

4、把V1W2、W1V2、V1U2依次三个接点分别接电源就是三角形接法。

三相电动机正反转接线

三相电动机合上开关QF接通三相电源，按正向启动SB3，KM1通电后就会吸合自锁，主触头闭合接通电动机，电动机相序L1、L2、L3正向运行。

三相电动机合上开关QF接通三相电源，按反向启动SB2，KM2通电后就会吸合，然后通过辅助触点自锁，主触头闭合换接电动机三相电源相序，这时电动机相序L3、L2、L1反向运行。

三相电动机正反转接线只需要调整电源的两相接线，就可以改变三相的相序，实现改变旋转磁场的旋转方向，到达改变电动机的旋转方向，如果有电路控制就可以达到控制电机的正反转。

三相异步电动机使用星形接法和三角形接法就会很简单，而且大多数的电机都是使用这两种接法接线，三相电动机正反转接线主要是靠电动机相序实现正反转的，只要将三相电源进线任意两条线对调就可以实现反转。
