三相异步电机正反转操纵路线图与基本原理分析

相关三相异步电机正反转操纵的路线图，包含电源开关操纵的正、翻转路线，交流接触器操纵的正、翻转路线，限位开关操纵的正、翻转路线，很感兴趣的盆友参照下。

三相异步电机正反转操纵路线图

一、电源开关操纵的正、翻转路线

倒顺开关是一种组合开关，图2.13为HZ3-132型倒顺开关的原理平面图。

倒顺开关有六个固定不动断路器，在其中U1、V1、W1为一组，与开关电源三相五线相接，而U、V、W为另一组，与电机电机定子绕阻相接。

当电源开关摇杆放置“顺转”部位时，动触片S1、S2、S三分别将U-U1、V-V1、W-W1相互连接，使电机正转；

当电源开关摇杆放置“反转”部位时，动触片S1'、S2'、S3'各自将U-U1、V-W1、W-V1接入，使电机完成翻转；

当摇杆放置正中间部位时，2组动触片均不与固定不动断路器联接，电机终止运行。

图2.14是用倒顺开关操纵的电机正反转路线。

原理：运用倒顺开关来更改电机的零线火线，选号牌电机的转动方位后，再根据按键SB2、SB1操纵交流接触器KM来接入和断开开关电源，操纵电机的运行与终止。

倒顺开关正反转控制回路常用家用电器少，路线简易，但它是一种手动式操纵路线，经常换相时实际操作工作人员的劳动效率大、实际操作不安全，因而一般只用以操纵额定电压10A、输出功率在5kW下列的小容积电机。生活实践中更常见的是接触器正反转控制回路。

二、交流接触器操纵的正、翻转路线

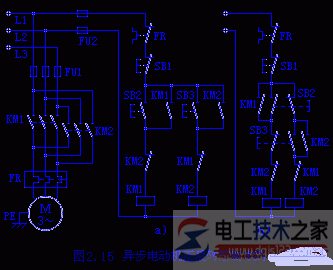

图2.15为按键操纵的电动机正、翻转典型性电源电路。

从主电源电路看，2个交流接触器KM1与KM2断路器接线方法不一样，因而当KM2断路器合闭时，引进电动机的电源插头左、右两互相换、更改了零线火线，使电动机转为更改。

图2.15为按键操纵的电动机正、翻转典型性电源电路。

从主电源电路看，2个交流接触器KM1与KM2断路器接线方法不一样，因而当KM2断路器合闭时，引进电动机的电源插头左、右两互相换、更改了零线火线，使电动机转为更改。

由图得知，KM1和KM2断路器不允许另外合闭，不然会造成开关电源两相短路故障。为避免交流接触器KM1与KM2另外接入，在分别的控制回路中串连另一方的动断断路器，组成自锁互锁关联。

a)图是“泊车翻转控制回路”，由于电动机正转时，按住SB2使KM1得电并锁紧。这时按住SB3也不可以使交流接触器KM2得电。

电动机要翻转务必先铵下终止按键SB1，使KM1跳停，其动断断路器合闭，随后再铵下SB3，KM3才可以得电，使电动机翻转。

b)图是“立即正反转控制回路”。它运用复合型按键的动断断路器各自串连于另一方交流接触器控制回路中，无须应用终止按键衔接就能立即操纵正反转。但要留意，这类立即正反转操纵仅用以小容积电机，拖拽的机械设备设备惯性力矩又较小的场所。

三、限位开关操纵的正、翻转路线

图2.16为限位开关操纵的正反转电源电路，它与按键操纵立即正反转电源电路类似，仅仅提升了限位开关的复合型断路器SQ1及SQ2。

他们适用龙门刨床、数控车床、导轨磨床等工作中构件反复运动的场所。

这类运用健身运动构件的行程安排来完成操纵的称之为按行程安排标准的自动控制系统或称之为行程安排操纵。

原理：按住顺向运行按键SB2，交流接触器KM1得电并锁紧，电机正转使操作台前行。

当运作到SQ2部位时，撞块压下去SQ2，SQ2动断接触点使KM1关闭电源，SQ2的动合接触点使KM2得电姿势并自我保护，电机翻转使操作台倒退。

当撞块又压下去SQ1时，KM2关闭电源，KM1得电，电机又反复正转。

图上限位开关SQ3、SQ4是作为極限部位维护的。当KM1得电，电动机正转，健身运动构件压下限位开关SQ2时，应当使KM1跳停，而接入KM2，使电动机翻转。但若SQ2失效，健身运动构件继续前行会造成重大事故。若在行程安排極限部位设定SQ4（SQ3装在另一极端化部位），则当健身运动构件压下SQ4后，KM1跳停进而电动机终止。这类限位开关维护的限位开关在行程安排控制回路中务必设定。

--- 分隔线 -----

很多数控车床的工作中构件常必须做2个反过来方位的健身运动，这类反过来方位的健身运动大多数靠电机的正反转来完成。

三相电机正反转的基本原理非常简单，只需将三相电源中的随意两相对性调，就可使电机反方向运行。

正反面向运作路线又称之为双重可逆性路线，依据选用的主令家用电器不一样，可分成按键操纵和限位开关操纵这两类。
