单相感应电动机的类型（分相，电容器启动，电容器运行）

单相感应电动机通过一些补充方式提供额外的磁通，从而实现自启动。单相感应电动机的分类取决于产生这种附加磁通的方式：

1、分相感应电动机。

2、电容-start感应电机。

3、电容器启动电容器运行感应电动机(二值电容器方法。用于启动和运行电动机)。

4、永久分体式电容器(PSC)电动机。

5、罩极感应电动机。

分相感应电动机：

除了主绕组或运行绕组之外，单相感应电动机的定子还带有另一个称为辅助绕组或启动绕组的绕组。离心开关与辅助绕组串联连接。

该开关的目的是在电动机达到同步速度的75%至80%的速度时，将辅助绕组与主电路断开。

我们知道，运行中的绕组本质上是电感性的。我们的目标是在两个绕组之间产生相位差，如果起始绕组具有高电阻，则可以做到这一点。

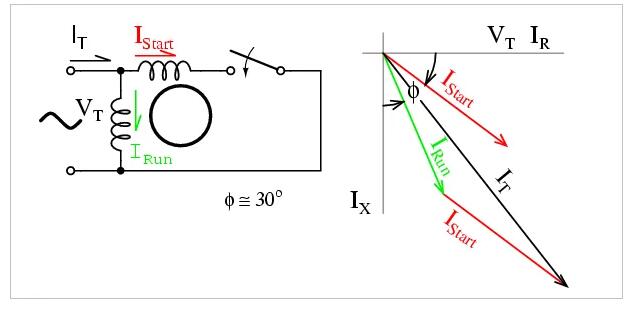

在下图中，变量表示：

1、我运行的是流经主绕组或运行绕组的电流，

2、我启动的是启动绕组中流动的电流，

3、VT是电源电压。

对于高电阻绕组，电流几乎与电压同相，对于高电感绕组，电流大幅度地滞后于电压。

起动绕组具有高电阻，因此，在起动绕组中流动的电流滞后于施加电压一个很小的角度，而运行绕组本质上是高电感性的，因此，在运转绕组中流动的电流滞后于施加的电压一个很大的角度。

这两个电流的总和为IT-这两个电流的总和产生沿一个方向旋转的旋转磁场。

在分相感应电动机中，启动电流和主电流彼此分开一定角度，因此该电动机的名称为“分相感应电动机”。

分相感应电动机的应用

分相感应电动机具有低启动电流和适中的启动扭矩。

这些电动机用于风扇，鼓风机，离心泵，洗衣机，研磨机，车床，空调风扇等。这些电动机的尺寸范围为1/20至1/2KW。

电容器启动IM和电容器启动IM

电容器启动感应电动机的工作原理几乎与电容器启动感应电动机相同。

我们已经知道，单相感应电动机不会自启动，因为产生的磁场不是旋转磁场。为了产生旋转磁场，必须存在一定的相位差。

在分相感应电动机的情况下，我们使用电阻来产生相位差，但在此我们为此使用电容器。我们熟悉这样一个事实，即流过电容器的电流会产生电压。

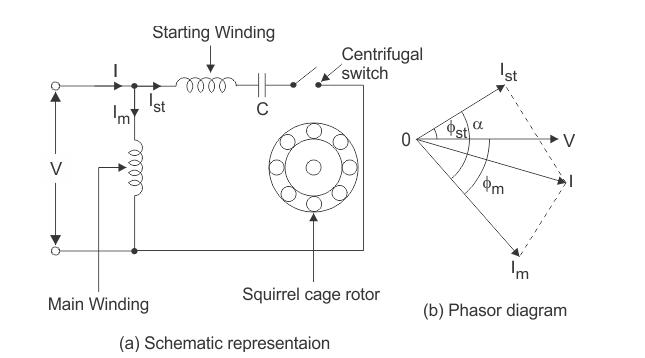

因此，在电容器启动感应电动机和电容器启动电容器运行感应电动机中，我们使用两个绕组，即主绕组和起动绕组。

与起动绕组，我们连接的电容器，所以在电容器，即，流动的电流，IST由一些角度导致所施加的电压，φST。

运行绕组在本质上是这样，则电流在由角度，φ运行背后施加电压绕组的滞后流动感应米。

现在，这两个电流之间会出现较大的相角差，从而产生合成电流。这将产生旋转磁场，因为这些电动机产生的扭矩取决于相角差，该相差几乎为90 o。

因此，这些电动机产生非常高的启动转矩。在电容器启动感应电动机的情况下，当电动机达到高同步速度的75%到80%的速度时，提供离心开关以断开启动绕组，但在电容器启动电容器运行感应电动机的情况下。

有没有离心开关，从而，所述电容器保持在所述电路，提高了功率因数和单相感应电动机的运行条件。

电容器启动IM和电容器启动电容器Run IM的应用

这些电动机的起动转矩大。因此，它们可用于输送机，磨床，空调，压缩机等。它们的功率为6 kW。

永久分体式电容器(PSC)电机

它具有笼式转子和定子。定子有两个绕组–主绕组和辅助绕组。它只有一个与启动绕组串联的电容器。它没有启动开关。

永磁电容式电动机的优点

无需离心开关。它具有更高的效率和拉出扭矩。

永磁电容式电动机的应用

它可用于加热器和空调的风扇和鼓风机中。它还用于驱动办公机械。

罩极单相感应电动机

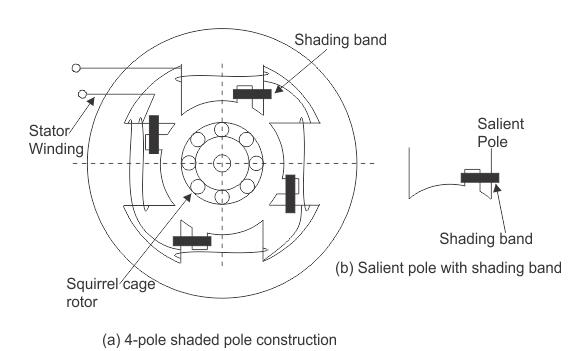

阴影极单相感应电动机的定子具有凸极或凸极。这些极点由本质上是感应性的铜带或铜环遮挡。

极分为两个不相等的两半。较小的部分带有铜带，被称为磁极的阴影部分。

措施：将单相电源提供给阴影极感应电动机的定子时，会产生交流磁通。

磁通量的这种变化会在阴影线圈中感应出电动势。由于该阴影部分被短路，因此沿与主磁通相反的方向在其中产生电流。

阴影极中的通量滞后于未阴影极中的通量。这两个磁通之间的相位差会产生终的旋转磁通。

我们知道定子绕组电流本质上是交变的，因此定子电流产生的磁通也是交变的。为了清楚地了解阴影极感应电动机的工作原理，请考虑以下三个区域：

1、当通量从零变化到接近正值时。

2、当通量几乎保持恒定在值时。

3、当磁通量从正值减小到零时。

区域1：

当磁通量的值从零变为接近正值时–在此区域，磁通量和电流的上升速率非常高。

根据法拉第定律，每当通量发生变化时，都会产生电动势。由于铜带短路，因此，由于感应电动势，电流开始在铜带中流动。铜带中的此电流会产生自己的磁通量。

根据伦茨定律，该电流在铜带中的方向应使其与自身原因相反，即电流上升。

因此，阴影环形磁通与主磁通相反，导致定子非阴影部分的磁通拥挤，而阴影部分的磁通减弱。

磁通量的这种不均匀分布会导致磁轴在非阴影部分的中间移动。

区域2：

当磁通量保持在值附近恒定时，在该区域中，上升电流的比率因而磁通量几乎保持恒定。

因此，在阴影部分几乎没有感应电动势。该感应电动势产生的磁通量对主磁通量没有影响，因此磁通量的分布保持均匀，磁轴位于磁极的中心。

区域3：

当磁通量从正值减小到零时–在此区域，磁通量的减小速率非常大，因此电流很高。根据法拉第定律，每当通量发生变化时，都会产生电动势。

由于铜带短路，因此，由于感应电动势，电流开始在铜带中流动。铜带中的此电流会产生自己的磁通量。根据伦茨定律，铜带中的电流方向应与自身原因相反，即电流减小。

因此，阴影环磁通量会辅助主磁通量，从而导致定子阴影部分的磁通量拥挤，而非阴影部分的通量减弱。通量的这种不均匀分布会导致磁轴在磁极阴影部分的中间移动。

磁轴的这种移动持续负周期，并导致产生旋转磁场。该场的方向是从杆的非阴影部分到杆的阴影部分。

罩极电机的优缺点

阴影极感应电动机的优点是：

1、非常经济和可靠。

2、由于没有离心开关，因此结构简单且坚固。

阴影极感应电动机的缺点是：

低功率因数。

1、起动转矩很差。

2、由于存在铜带，铜损耗很高，因此效率非常低。

3、速度倒转也是困难且昂贵的，因为它需要另一套铜环。

罩极电机的应用：

由于它们的低启动转矩和合理的成本，这些电动机通常用于小型乐器，吹风机，玩具，电唱机，小型风扇，电子钟等。这些电动机的可用范围通常为1/300至1/20 KW。
