三相电机正反转操纵原理图及基本原理详细说明

文中详细介绍了三相电机完成正反转操纵的原理图，根据好几个电气原理图来解读电机正反转操纵的实行全过程，全部正反转操纵原理图中，牵涉到隔离开关、正转交流接触器与翻转交流接触器等元器件。

三相电机正反转操纵原理图

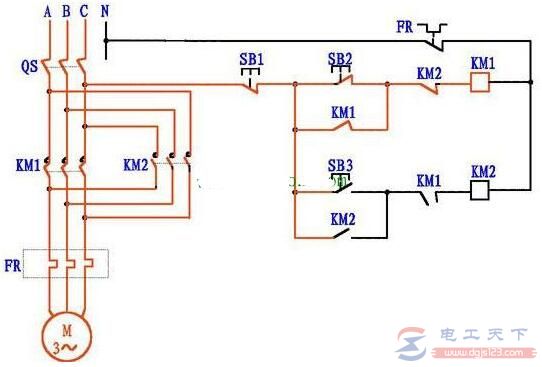

图（1），三相电机正反转原理图。

QS为隔离开关，KM1正转交流接触器，KM2翻转交流接触器，FR热继器，SB1终止按键，SB2正转运行按键，SB3翻转运行按键。

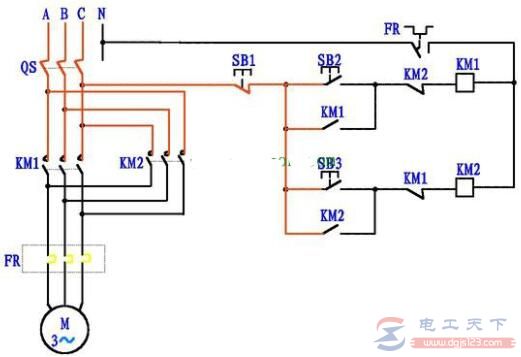

图（2）

把感应起电一部分标成鲜红色，没合隔离开关QS以前，仅有隔离开关容易上火感应起电。

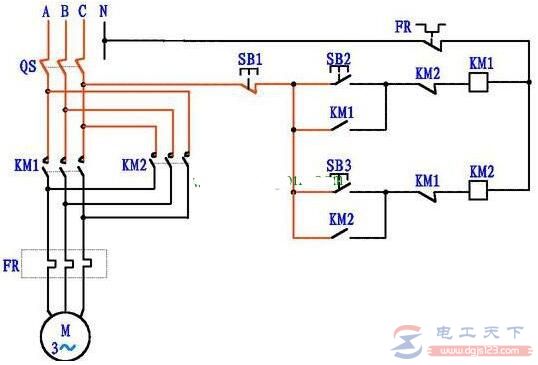

图（3）

盖上QS，图上控制电路一部分，SB2、KM1、SB3、KM2开与关点都为断掉情况，不管正转還是翻转交流接触器电磁线圈都不可电，因此电动机终止情况。

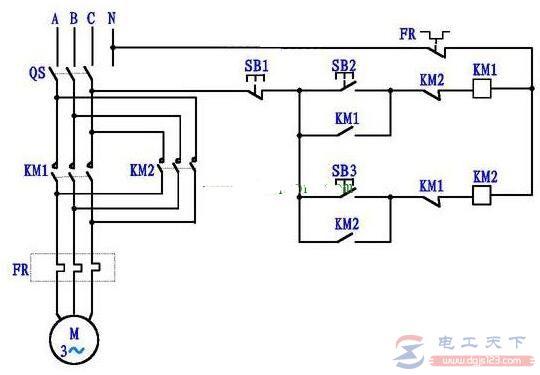

图（4）

按住正转运行按键SB2，KM1电磁线圈得电吸合。KM1主接触点合闭，电动机正转。

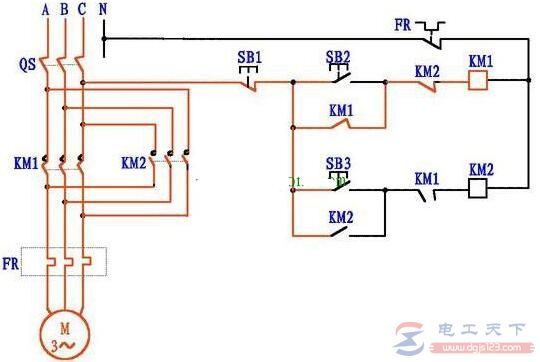

图（5）

松掉SB2，KM1开与关辅助触点合闭，KM1交流接触器锁紧，电动机维持正转。

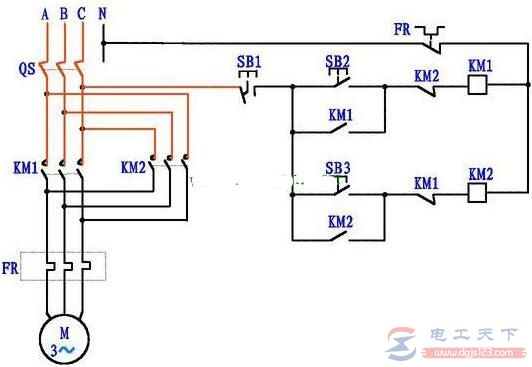

图（6）

按住翻转运行SB3，因为KM1常闭点断掉，KM2仍不可以得电吸合，这里KM1常闭点即是自锁互锁点。

图（7）

按住终止按键SB1，常闭点断掉，交流接触器释放出来，电动机终止。

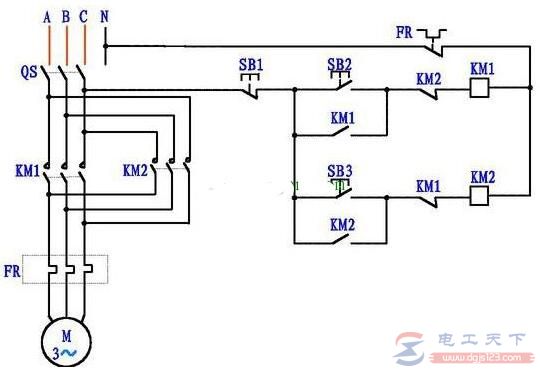

图（8）

按住翻转运行按键SB3，KM2吸合，电动机翻转。

图（9）

假如电动机匝间或热继器FR姿势，FR常闭点断掉，不管正转還是翻转交流接触器，都将释放出来，电动机终止。
