电动机控制:行程安排操纵的二种方式

2021-04-30  浏览次数:10450

一、电动机控制:行程安排操纵

如图所示:

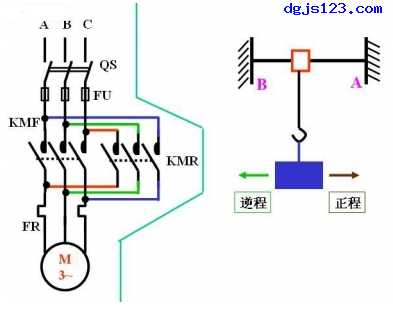

电动机控制:行程控制1

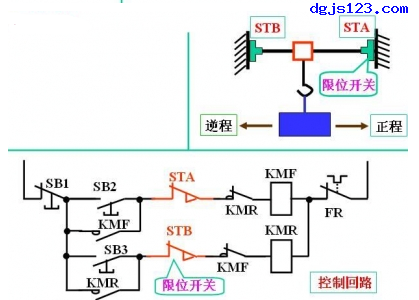

电动机控制:行程控制2

行程安排操纵的关键:提升了行程开关,根据行程开关来具有机械设备抵达一定部位后全自动终止或回去健身运动的作用。

表明:

正程运作全过程:

按住SB2→顺向运作→至右极端化部位撞碎STA→电动机及机械设备转停

逆程运作全过程和正程运作全过程相近。

二、电动机控制:行程安排操纵之全自动反复运动

如图所示:

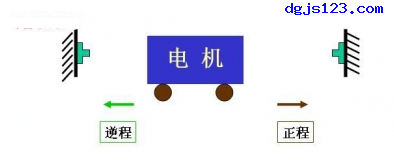

电动机控制:行程控制之自动往复运动1

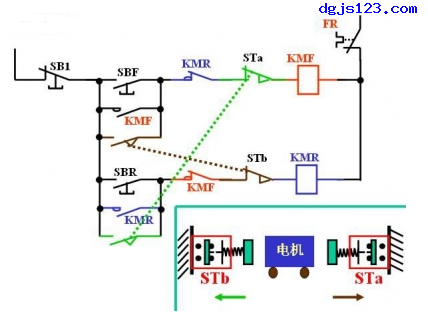

电动机控制:行程控制之自动往复运动2

重点部位取决于行程开关选用复合开关,各自有一副开与关和一副常闭触点连接控制电路。

正程运作时:

按住控制按钮SBF→电动机运行顺向运作→抵达極限部位后→碰撞行程开关STa→行程开关STa常闭触点断掉,终止顺向运作;

另外行程开关STa开与关触点合闭,电动机运行逆程运作,逆程运作和正程运作相近,这般往复式,直至按住终止按键SB1截止。
