直流电机电容接线图的几类方法

2021-05-26  浏览次数:6749

相关直流电机电容接线图的几类布线方法,分相启动式,电动机静止不动时抽滤电源开关是接入的,电动机静止不动时抽滤电源开关是接入的等多种多样方法,附带详尽的电机电容接线图。

直流电机电容接线图

一、380V沟通交流直流电机启动的几类方法

1,分相启动式

如图所示1,系由輔助启动绕阻来輔助运行,其电动机扭矩并不大。运行速度大概维持时间常数。关键运用于电扇,汽车散热风扇电机,全自动洗衣机等电动机。

2,电动机静止不动时抽滤电源开关是接入的,给电后启动电容器参加启动工作中,当电机转子转速比做到额定电流的70%至80%时抽滤电源开关便会全自动断开,启动电容器达到目标,并被断掉。启动绕阻不参加运作工作中,而电机以运作绕阻电磁线圈再次姿势,如图2。

3,电动机静止不动时抽滤电源开关是接入的,给电后启动电容器参加启动工作中,当电机转子转速比做到额定电流的70%至80%时抽滤电源开关便会全自动断开,启动电容器达到目标,并被断掉。而运行电容串收到启动绕阻参加运作工作中。(电焊工天地 www.dgjs123.com)这类接线方法一般用在空压机,自动切割机,木工机床等负荷大而不稳定的地区,如图所示3。

含有抽滤电源开关的电动机,假如电动机不可以在很短期内内运行取得成功,那麼绕阻电磁线圈可能迅速损坏。 电容器值:双值电容器电动机,启动电容器容积大,运行电容容积小,抗压一般超过400V。

正反转操纵: 图4是带正反转电源开关的接线方法,一般这类电动机的启动绕阻与运作绕阻的阻值是一样的,就是电动机的启动绕阻与运作绕阻是电缆线径与电磁线圈数完全一致的。一般全自动洗衣机用获得这类电动机。这类正反转控制措施简易,无需繁杂的切换开关。

图1,图2,图3,正反转操纵,只需将1-2线互换或3-4线互换就可以进行反转。

针对图1,图2,图3,的启动与运作绕阻的分辨,一般启动绕阻比运作绕阻电阻测量大许多,用数字万用表可测到。一般运作绕阻电阻测量为几欧母,而启动绕阻的电阻测量为十几欧母到几十欧母。

二、单机版电机电容的接线方法

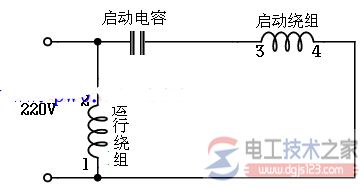

单相电机电容接线图1

图1 电容器运行型布线电源电路(分相启动式)

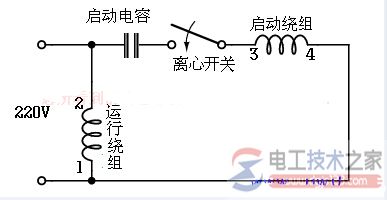

单相电机电容接线图2

图2 电容器启动型布线电源电路

单相电机电容接线图3

图3 电容器运行运行型布线电源电路(双值电力电容器)

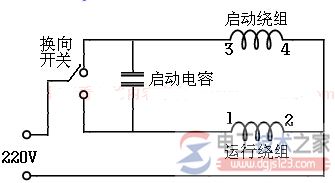

单相电机电容接线图4

图4 电源开关操纵正反面转接线
