三相异步电动机绕组6端的判断方法

有时U、V、W等的标记。电机的接线端已经模糊或丢失。此时，我们需要判断三相异步电动机的绕组6线端是否正确连接。下面的小系列将向你介绍判断三相异步电动机绕组6线端的方法。

判断三相异步电动机绕组6线端的种方法：可以先用万用表测量三相异步电动机绕组6线端，然后需要测量三头或尾部。下面的小系列说一个简单的测量方法。

将六个端子中的三个(不在同一相)短路，将另外三个端子中的任意两个连接到万用表，并将万用表置于小电流档(通常为DC档)。转动转子。如果三个短路端子同名，指针不会偏转；如果他们不是同名的，他们会偏离。这样就可以找到三个同名的末端(想想同一个头，或者同一个尾)。

如果6行标有1到6，那么1和4是一组，2和5是两组，3和6是三组。一二三是头，456是尾。1、2和3可以认为是4、5和6。三角形连接的绕组在相间关系中只有头和尾，大家可以一起以头为尾(Y连接也是一样)。

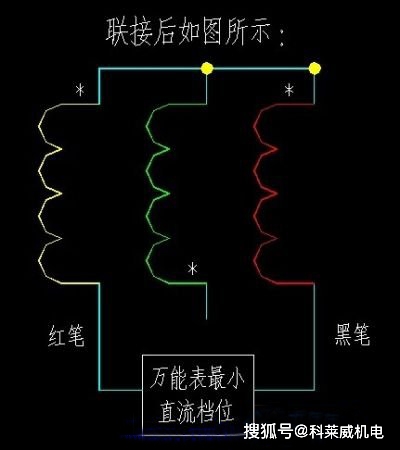

这种方法一般书上没有，但是使用方便，如下图所示：如下

此外，还有一种方法可以借鉴电机绕组6的线端判断：次是将三个绕组分电使用，然后按照以下步骤进行：

1.先把万用表调到电流微安；然后将万用表的红色和黑色探针连接到动车组的两个端点。可以什么都不用夹住。

2.然后，三相异步电动机另一相的两个端点依次与1.5V干电池接触。

三、如果万用表指针向前偏转，电池正极端子和万用表负极端子(黑色探针)端子同名；相反，电池负极的端子和万用表的端子是同名的；如图，同名的尾(或尾)首处标有黑点。

第四，你可以用同样的方法判断另一条同样的尾巴。

这个方法是考试题的正确答案，但是使用起来比较麻烦(接线，加干电池)，记起来比较复杂。
