为什么高压电机的接线盒足够大?为什么连接螺栓要用绝缘瓷瓶隔开?

2021-08-31  浏览次数:

与低压电机相比,高压电机有许多特殊性,如高压电机定子绕组的电磁线必须与线圈制造工艺相匹配,高压线圈的设计和线圈制造工艺与浸漆工艺密切相关,接线盒的外部尺寸较大,以保证内腔空间足够大。所有这些要求都是由于高压供电因素的引入而引起的,导致可靠性和安全措施的技术难度发生了质的变化:空气隔离可以阻断导电通道的情况变成必须有足够长的隔离距离,绝缘层之间的空气间隙是电击穿的致命隐患,电晕保护是高压技术中最重要的核心技术之一。

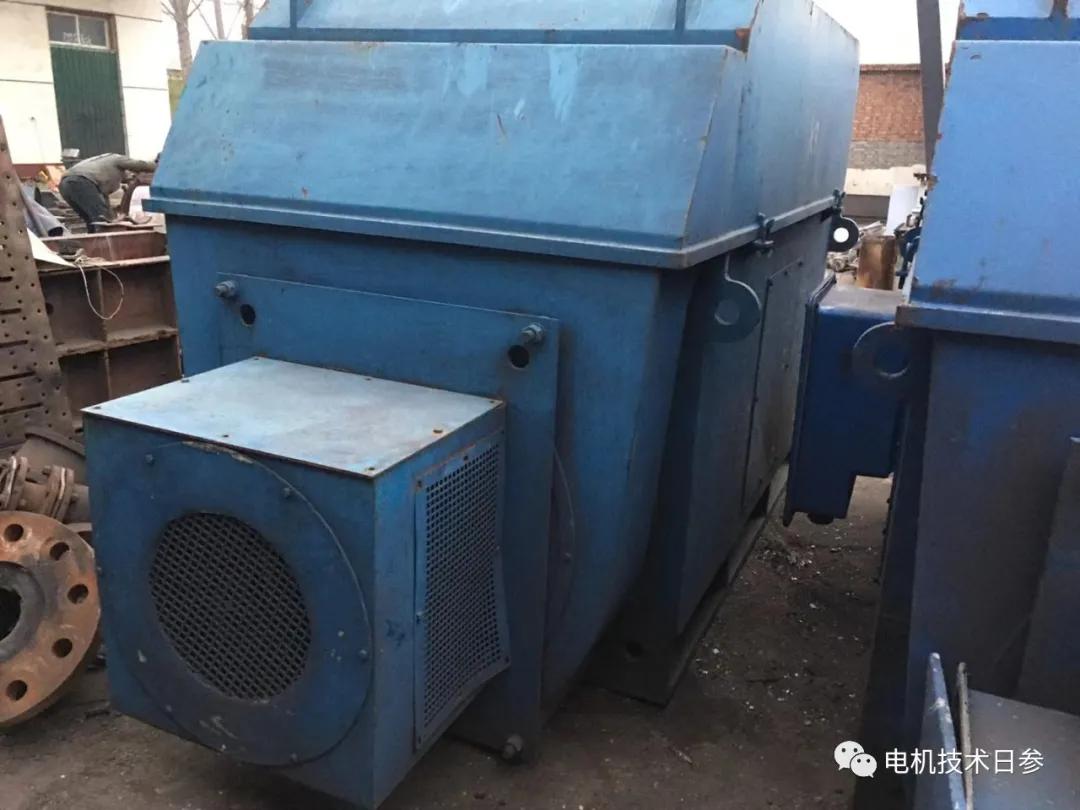

为什么高压电机接线盒内腔空间要足够大?什么水平可靠安全?内腔空间要足够大,因高压和安全隔离造成的气隙长度必须大;长度的高低是可靠和安全的,它不仅与安全隔离长度有关,而且与导体之间的分布电容、爬电路径上杂质的成分以及绝缘子的材料也有很大的关系。

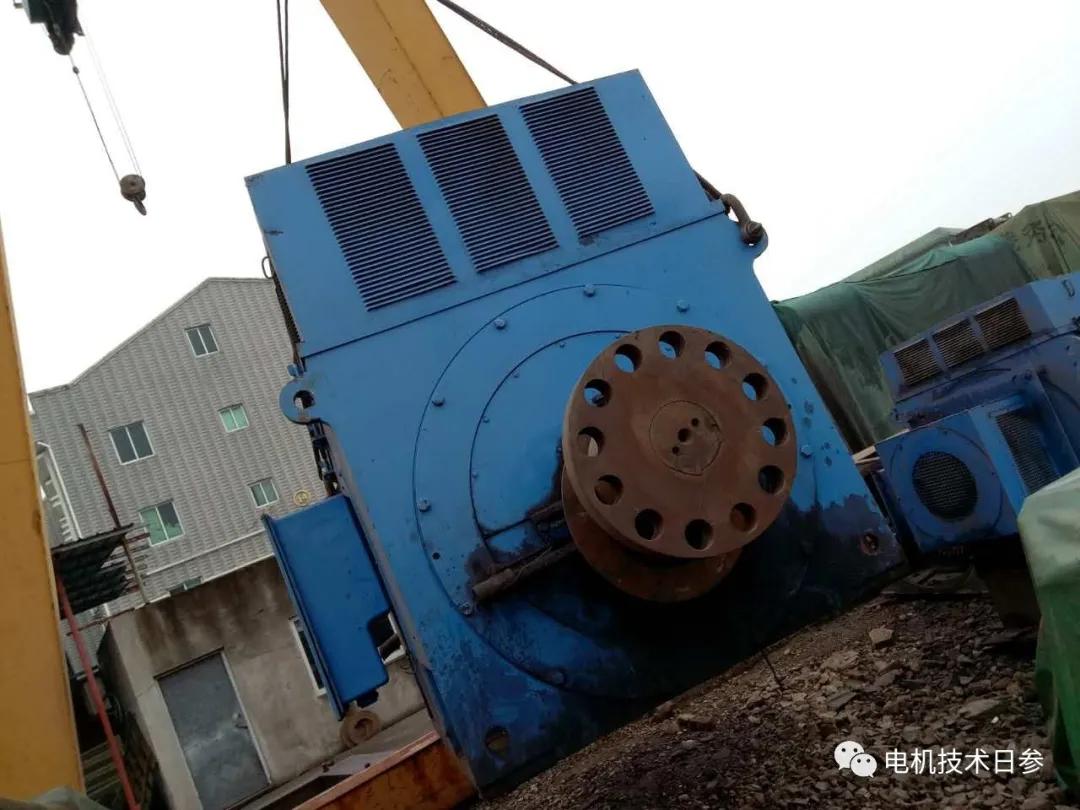

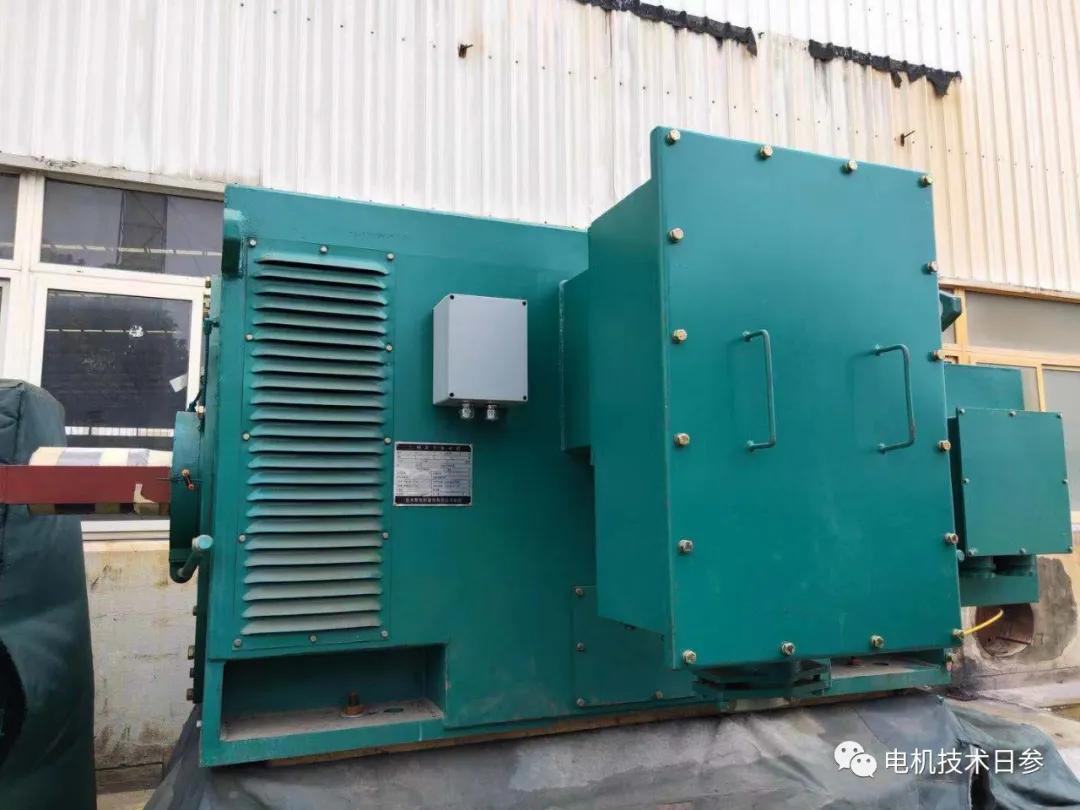

基于以上原因,高压电机接线盒和低压电机在尺寸、形状和内部结构上有很多不同。无论电机的中心高度如何,高压电机的接线盒必须根据额定电压的实际情况进行设置,接线系统中使用的引线电缆和端子与低压电机不同,这也是由于高压电机带电体之间的电气间隙和爬电距离的控制要求。

高压电机的连接螺栓用绝缘子隔开,目的是保证接线端子与接线盒底部、底盘等部位的固定螺栓之间的电气间隙和爬电距离符合要求。瓷瓶的高度是电气间隙的保证措施,而瓷瓶的“糖葫芦”形状通过瓷瓶表面的沟壑形状保证连接端子与相关物体之间的爬电距离满足要求。

鉴于材料成本等诸多因素,一些制造商使用胶木状材料作为高压电机连接螺栓的绝缘体。如果没有足够的防潮措施,电机运行过程中可能会发生电气故障。瓷瓶材料可以减少受潮的可能性,但在安装和使用过程中,必须保证安装和连接的可靠性,以防止瓷瓶因振动、碰撞等问题而损坏。

该标准规定,高压电机接线盒内不同外露带电体或不同极性体之间,以及外露带电体与非载流金属(或可动金属外壳)之间的电气间隙和爬电距离,根据电压的不同,限制在下限,即当达到该限值时,电机运行相对安全。

当由于空间问题需要减小相对距离时,可以采用绝缘隔离;对于在高原环境下使用的电机,相对距离应增加3%。
