10吨行车电机制动原理及制动电路图讲解

电机在断电后并不会马上停止下来，所以在断电后需要采取制动措施，10吨行车电机制动按照大车、小车，都是采用行车凸轮控制器控制的。电机的制动原理和制动电路都是相关的，按照制动电路的流程形成制动，而制动的方法一般有两种，制动的电路图也会根据制动的方法有变化。

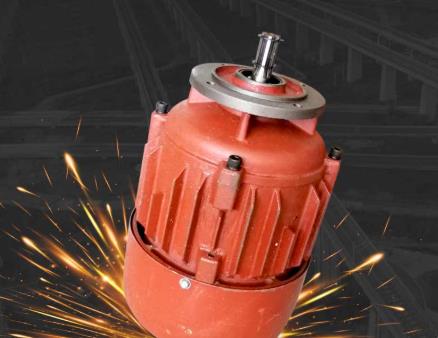

10吨行车电机制动原理

1、电机制动接上电流时，同时也会开始工作，由于电磁的作用会吸引衔铁并压缩弹簧，当制动盘脱开后，电机开始运转。

2、切断电源后，电机的电磁就没有了吸引力，弹簧就会让衔铁压紧制动盘，在摩檫力的作用下，电机制动就会马上停止下来。

3、机械制动是利用外部的作用使电力转子迅速停止，大多数使用在电磁抱闸装置中，采用制动闸抱紧电动机的同轴产生机械制动。电磁抱闸受电源的控制才能解除或者是启动制动，依赖于弹簧等机械结构，所以被称之为机械制动。

4、电气制动是电动机产生的转子转速方向相反的电磁转矩，使得电动机的转速快速下降，而常用的电气制动的方法有短接制动、反接制动、能耗制动、直流制动、能量回馈制动。

制动电路图讲解1

此图是电磁抱闸控制电路图，当电机运转起来时，电磁抱闸线圈yb断电，这时就会起到制动作用，使闸瓦和闸轮分离且不影响电动机正常运行。

当电机断电停止运行后，电磁线圈yb就会有电，闸瓦紧抱闸轮使电动机迅速停车，从而实现制动。

具体操作顺序为：合上电源开关qs、按下启动按钮sb2、交流触电器km1、接触器闭合自锁后主触点闭合，电动机m就会通电转动。

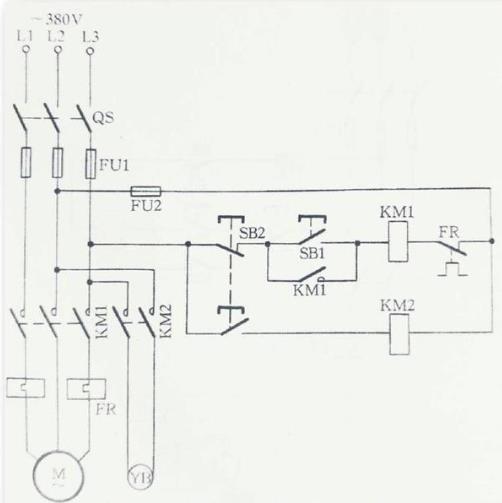

制动电路图讲解2

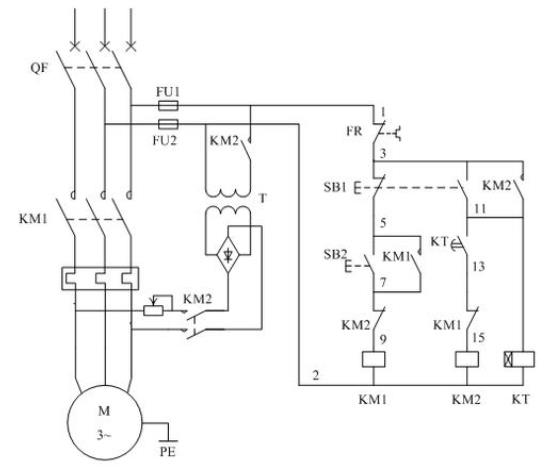

此图是断电电磁抱闸控制电路，在切断电源后才起制动作用，机械在停止状态时，电磁抱闸就会紧抱住闸轮时电动机停车。

这种断电制动被广泛应用在起重机、卷扬机、电梯等大小型升降机械设备上，在突然停电或者是电路出现故障时，就会起到断电制动。

具体操作顺序为：按下停止按钮sb1、接触器km、辅助触点断开后自锁就会解除，主触点断开后电动机m断电停机，电磁抱闸线圈yb断电。

10吨行车电机制动原理及制动电路图在以上内容中详细讲解了，电机制动可以使电动机迅速可靠停车，在重工业上以及要求严格的机械设备，使用率会更高，利用闸瓦抱住闸轮时电动机快速停止，可以防止重物掉下。
