电机振动噪声(电机电磁声的解决方案)

在一次偶然的测试中，现场接受电机的客户提出了质疑。原因是某型号电机的噪声测试结果符合产品的技术要求，但因为电磁噪声刺耳，客户表示无法接受。当现场测试人员辩称测试值没有超标时，客户回答：我只相信我的耳朵。

类似的电磁噪声问题，沈女士多年前已经遇到过n次了。为了体验这种感觉，沈女士试着用尖锐的电磁声在电机附近停留了一会儿。不到15分钟，她就感到晕船和恶心。

当时大家都没把电机的电磁噪音当回事。自然认为电机的固有特性无法消除，不会对使用造成任何影响。现在大家都很关注环保，噪音无疑是顾客关注的焦点，自然是无法忍受或者无法接受的。针对以上情况，女士可以谈谈电磁噪声是如何产生的，为有效抑制电磁噪声提供理论依据。

笼型感应电机的电磁噪声电磁噪声主要是由电机内部周期性径向电磁力或不平衡磁拉力引起的铁芯磁致伸缩和振动引起的。电磁噪声还与定子和转子本身的振动特性有关。当激振力与固有频率共振时，即使电磁力很小，也会产生很大的噪声。

各种电机都存在电磁噪声问题，但感应电机的电磁噪声为重要，其频率通常分布在700 ~ 4000 Hz范围内。在这个范围内，耳朵的灵敏度很高，会造成很强的噪音感。

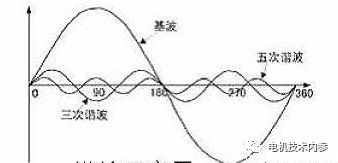

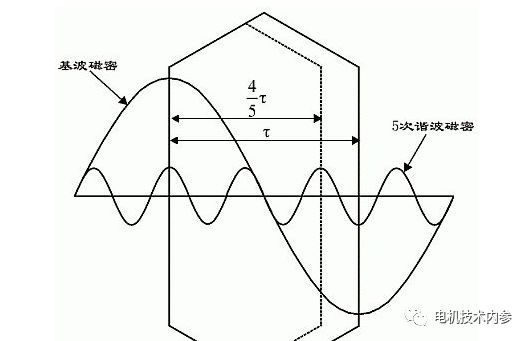

2如果磁场力波激发的电磁噪声分别具有 a和a量级的两个谐波磁场，它们将分别引起a和a-a量级的两个旋转力波。低阶力波是电机产生电磁噪声的主要原因，因为力波频率越低，力波引起铁芯弯曲变形的相邻两点之间的距离越长，铁芯相应的刚度越差，变形和振动越大。

3.噪声辐射气隙中磁场和任意磁场的径向力可以表示为旋转磁场的正弦分布，这些磁场相互作用产生的径向力可以表示为

f=FCOS(-t-f) ..................（1）

F——型径向力振幅

——力波次数(即力波的极对)

——声波传播方向与声源周围假想封闭表面单元法线的夹角

——力波角频率

f——力波的空间相位

由公式(1)表示的正弦分布旋转力波沿气隙圆周以角速度/旋转，气隙圆周上任意点的径向力随时间变化的频率为f=/2。.

由基波磁场产生的径向力基波(p极对)的磁密幅值为气隙磁密B，产生的径向力波阶=2p，即力波数4p，力波频率f=2f1，力幅值F=B2/40。在铁芯的单位长度上，作用在气隙圆周的一个“极”上的平均径向力为

Fa=2/FDi1/4p..................（2）

在公式(2)中，Di1——定子铁芯内径

设定、转子谐波磁场相互作用产生径向力假设叠加后各力波的合成振幅为Fs，则铁芯单位长度内气隙圆周上一个力极作用下的平均径向力为

Fa=2/FsDi1/2= FsDi1/..................（3）

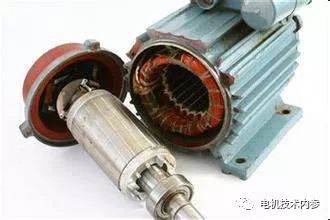

径向力引起的振动交变径向力波作用在定子和转子铁芯上，引起铁芯随时间的周期性变形，即振动。振动频率是径向力波的频率。转子铁芯刚性好，变形可以忽略。定子铁芯因其薄壁环形而刚性差，其振动是产生电磁噪声的主要原因。

噪声辐射电磁力产生的振动通过电机传递到周围空间，引起空气中粒子的振动，产生声波。当声波的频率为
