时光荏苒，温暖的春节假期结束了，我们又要开始忙碌而紧张的工作了。沈女士享受完整的工作过程，幸福是——的春天。

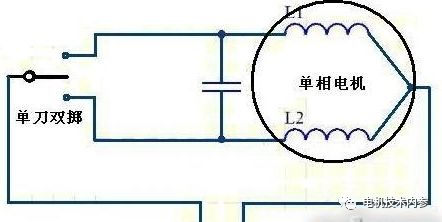

小HH给沈女士打电话，说他的洗衣机坏了，但奇怪的是，用手拨就能转，就是转不动方向。女士参数分析应该缺相。让我们试试另一个电容器。果然，不了解电机的HH取得了显著的成绩。——居然修好了洗衣机！

一般来说，洗衣机在类似情况下的电气故障大多是由电容损坏引起的；如果没有，你必须“恭喜你中了彩票”——更换电机。在这里，沈女士提醒大家，不要想着修绕组损坏的单相电机。需要注意的是，修复过程过于繁琐费力，往往比完成后更换一个要贵。

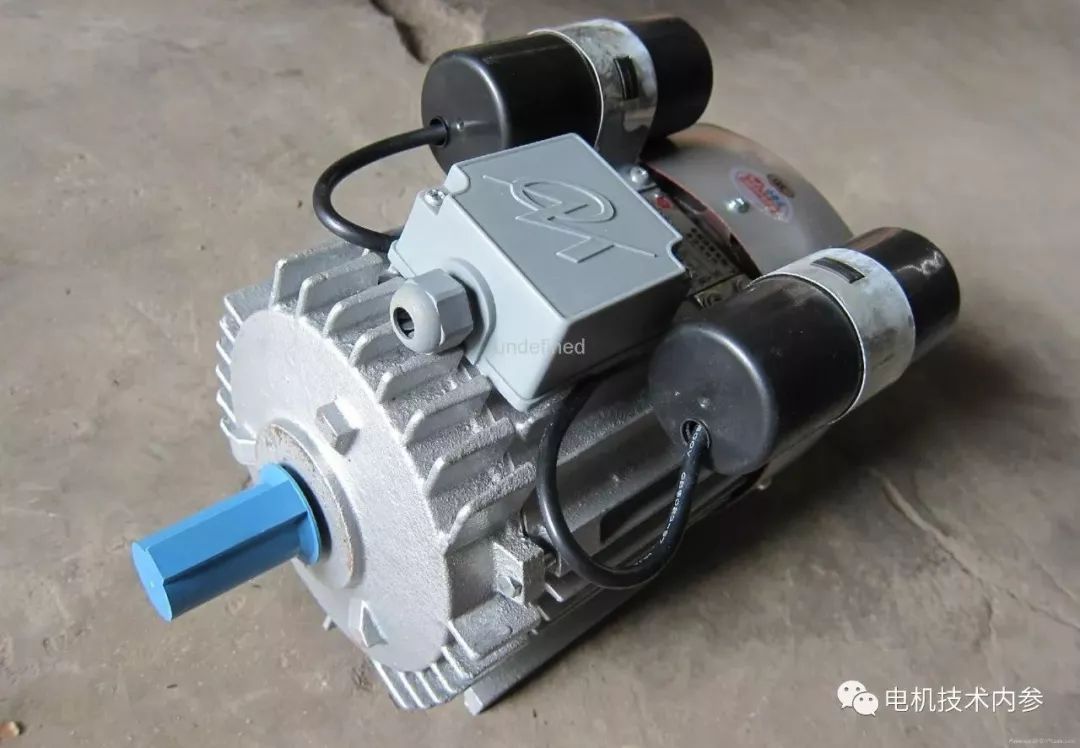

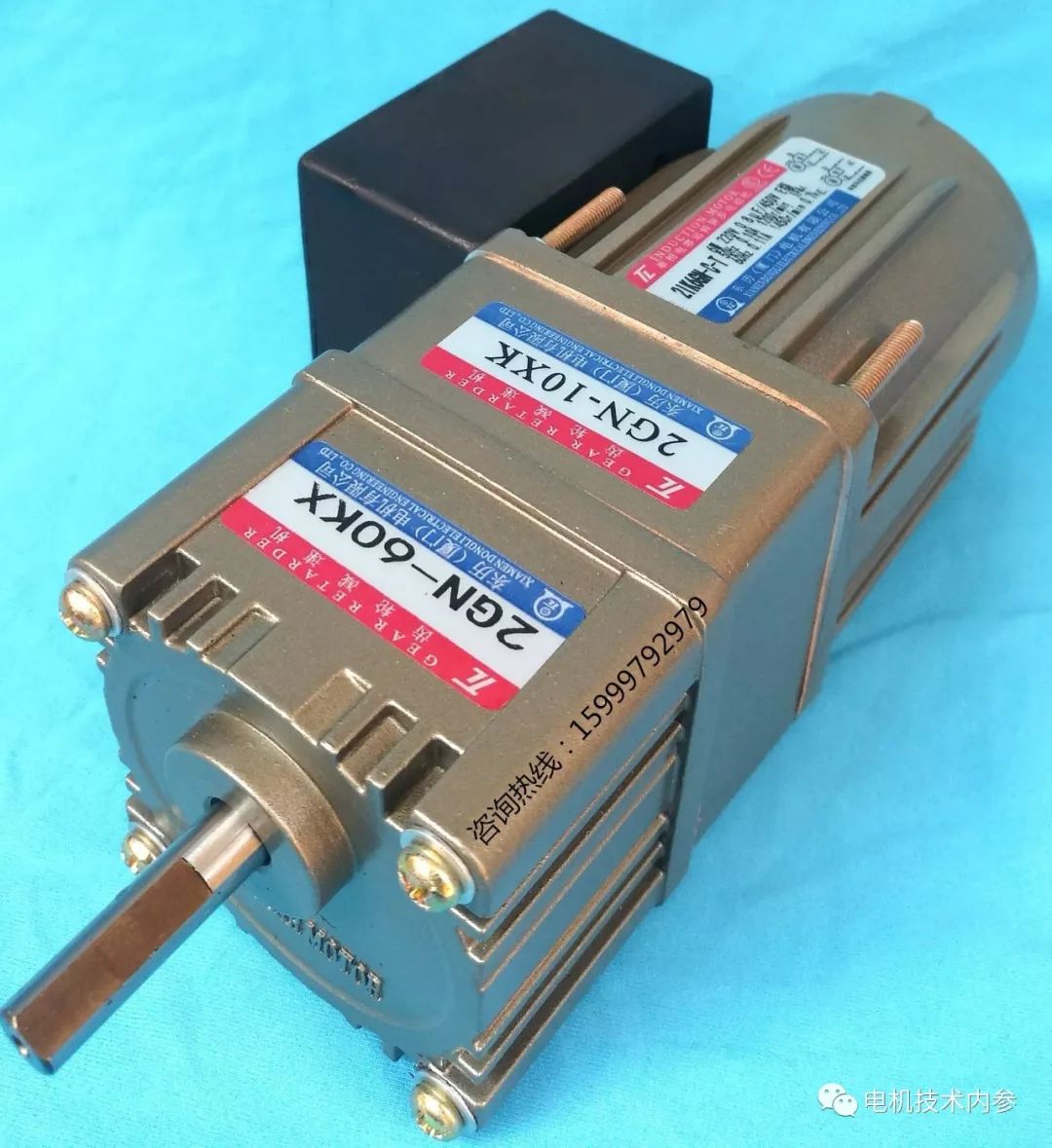

单相异步电动机多为两相绕组。大多数情况下，不是只有一相或一组绕组，而是单相供电，广泛应用于日常生活和各行各业的低功率驾驶。

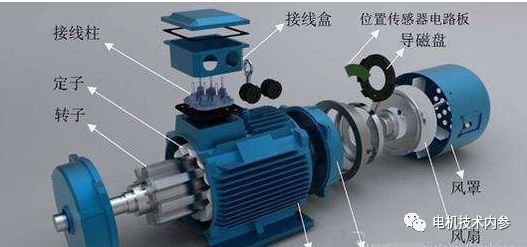

与三相异步电动机相比，它需要在单相供电的条件下工作。定子采用适合单相供电的绕组结构，转子为笼型短路转子，结构简单可靠。

当单相正弦电流通过单绕组异步电动机的定子绕组时，定子上的单绕组产生脉动磁势，分解后会得到正负序幅相等的旋转磁势。

电机是静止的

短路转子(堵转状态)对正、负磁势有同样的负作用，与定子合成后会产生正、负磁场(磁密)，所以电机在转速n=0时产生的正、负转矩也相等，即

Tf=Tb

电机起动转矩

Tst= Tf-Tb=0

也就是说，单绕组单相异步电动机没有起动转矩。

转子起动以后

当转子以一定速度旋转或用手转动时，转子对正向旋转的正磁势的反应与对反向磁势的反应有很大不同。

转子与正序磁势之间的转差率小，转子几乎开路，转子正序电流小，转子反作用后合成的正序旋转磁场仍然大，磁密和反电动势大，正序转矩值Tf也大。

但转子对反向磁势短路，表现出很强的退磁阻尼效应。此时逆阻抗值小，转子的逆电流分量大。由于转子退磁，合成的逆序磁场幅值会很小，磁密、反电动势等。也很小，因此产生的反向序列扭矩Tb很小。

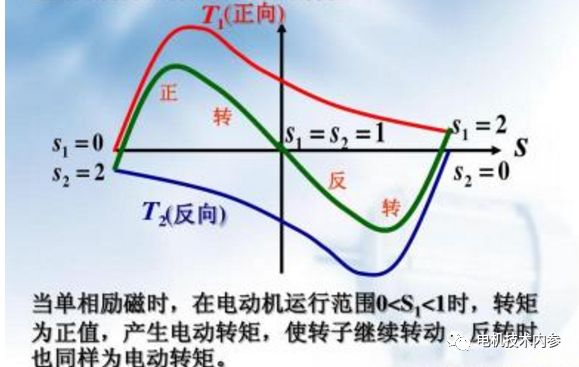

正负转矩之差是电机实际产生的转矩，即转子启动后正向驱动转矩T=Tb-Tf0为正。

单绕组异步电机独有特点

上述分析表明，单绕组异步电动机没有转矩。但如果能带动转子旋转，电机就能在旋转方向产生驱动扭矩，使其持续旋转。

双绕组单相异步电机

为实现单相电动机能自动旋转，单相异步电机通常为双绕组电机。

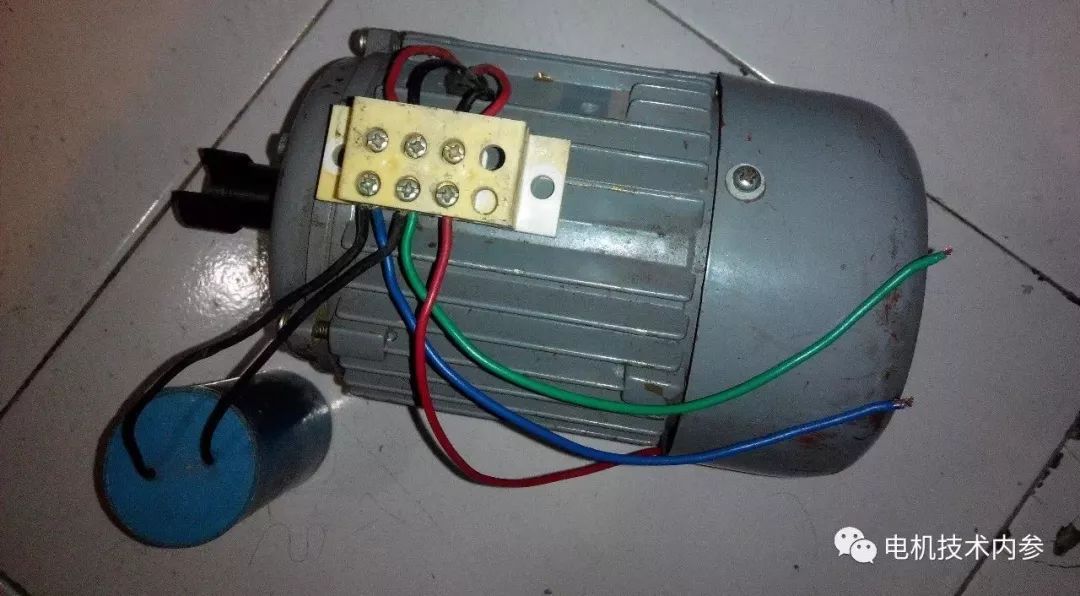

● 电阻或电容起动单相异步电机

这两种电机统称为分相起动异步电机。除了有决定运行性能的主绕组外，还有备用的辅助副绕组(简称副绕组)。

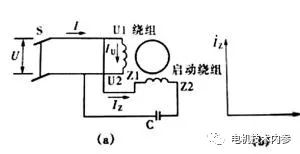

起动电机合闸时，主、副绕组同时通电，产生起动转矩，电机转起来。起动过程完了后，由继电器开关断开副回路(切掉起动绕组或副绕组)，电机便仅由主绕组来工作。这类电机的副绕组多与主绕组在空间成90电角度正交安放，也有成任意角度θ非正交安放，起动绕组要串接一个合适的电容，使得与主绕组的电流在相位上近似相差90度。

为产生旋转磁场，除要求两相绕组在空间位置上不同外，还要有电流时间相位上的相位差。这就要求副相绕组回路电阻与电抗间的比例关系与主相参数的比例关系有所不同。靠增大副绕组电阻以实现主、副相间的相位移，称为单相电阻起动异步电动机；靠在副绕组支路串联上电容，使两绕组电流相位不同来起动的为电容起动异步电动机。

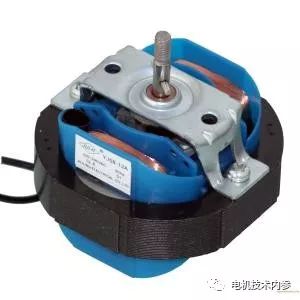

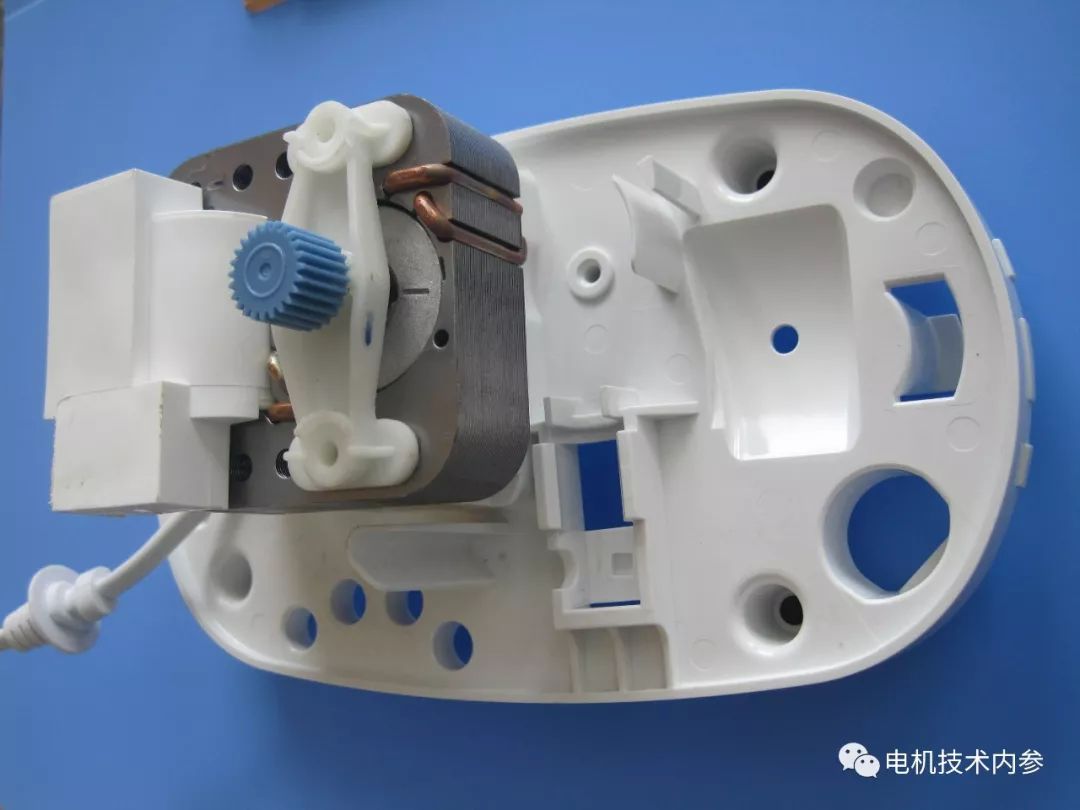

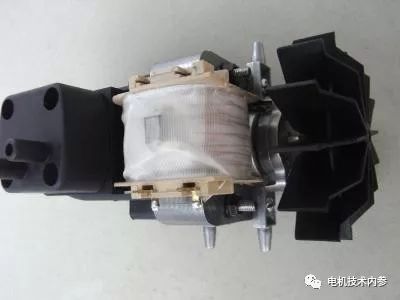

● 单相罩极电动机

在单相电动机中，产生旋转磁场的另一种方法称为罩极法，又称单相罩极式电动机。此种电动机定子做成凸极式的，有两极和四极两种。

每个磁极在1/3-1/4全极面处开有小槽，把磁极分成两个部分，在小的部分上套装上一个短路铜环，好象把这部分磁极罩起来一样，所以叫罩极式电动机。单相绕组套装在整个磁极上，每个极的线圈是串联的，连接时必须使其产生的极性依次按N、S、N、S排列。

当定子绕组通电后，在磁极中产生主磁通，根据楞次定律，其中穿过短路铜环的主磁通在铜环内产生一个在相位上滞后90度的感应电流，此电流产生的磁通在相位上也滞后于主磁通，它的作用与电容式电动机的起动绕组相当。从而产生旋转磁场使电动机转动起来。

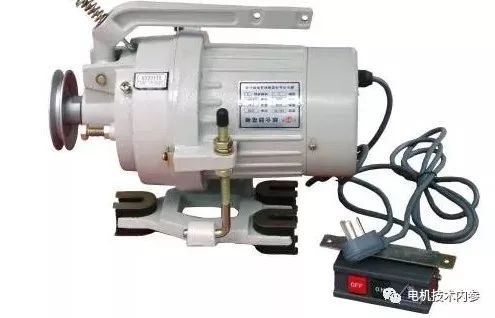

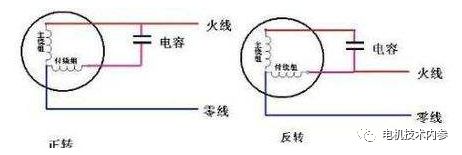

● 单相电容运转异步电动机

单相电容运转异步电动机简称电容电动机。这类电机在运行时，副绕组也连于电网上同时工作，且经适当设计可使电机对既定负载呈圆形旋转磁场运行。

两相平均负担负载，效率高、噪声低、运行性能好。所以电容电动机应用的为广泛，其连线方式也多。有两相绕组轴线成90°电角度的L型串联或并联连线、两相绕组轴线成任意电角度θ的非正交连线、两相绕组轴线成90°电角度的带抽头型或T型连线。

有时由于需要较大起动转矩，可在起动时另外并上一个电容，起动完了后自动断开此电容。这样既可满足起动性能要求，又可保持较好的运行性能，称之为单相电容起动与运转异步电动机。
