单相异步电机的启动电容与副绕组,单相电容启动电机怎么找主副绕组

2022-11-10  浏览次数:1

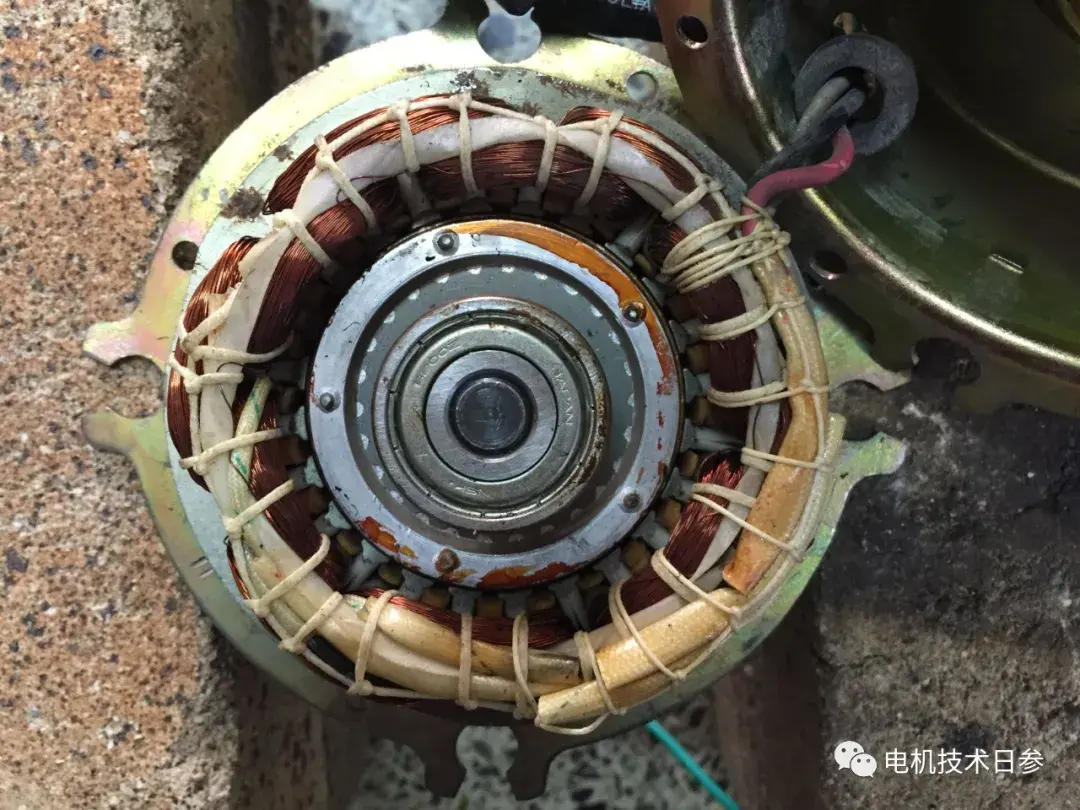

电容起动的单相电动机有两个绕组,一个是起动绕组,也叫辅助绕组。另一种是工作绕组,也称主绕组;对于需要正反转的电机,大多数情况下,主绕组和辅助绕组是对称设计的,即两个绕组完全相同;但是对于只需要一个方向运行的电机,主绕组和辅助绕组会有差异。在大多数情况下,主绕组中使用的电磁线的直径相对较大,辅助绕组中使用的电磁线的直径较小。

d58b67dc14714670822dc73b615ae39c~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668650786&x-signature=rGpppVe9CbzBiiW904CuUeiyhKk%3D

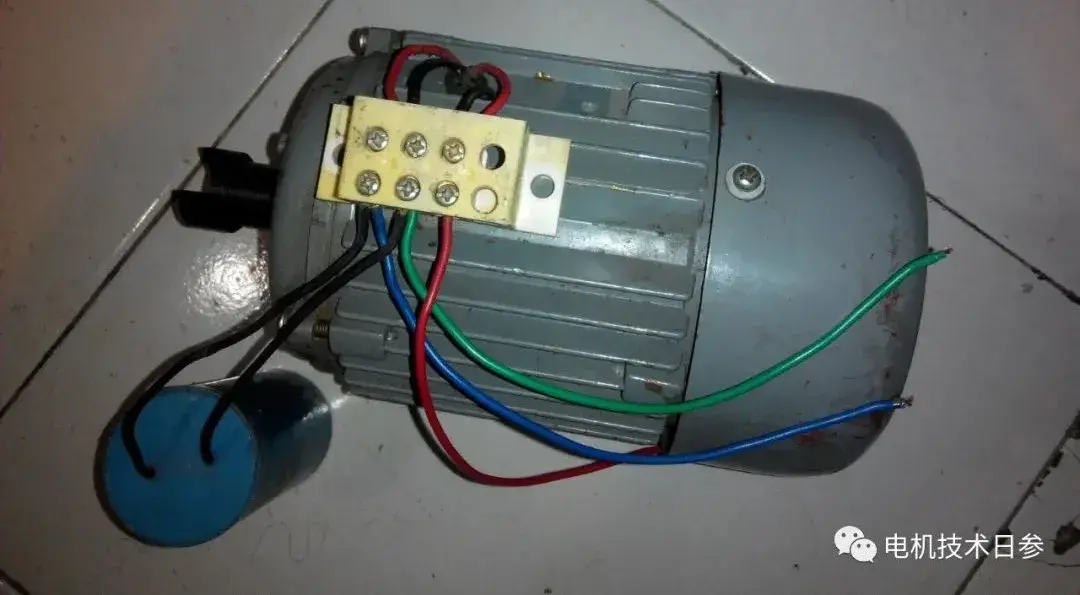

对于电容启动的电机,主绕组和辅助绕组的回路参数不同,两个绕组都与电源相连,相当于一个两相电机。但由于启动绕组中串联了电容,两个电流的相位有不同程度的不同。理想状态是两者相差90度,使得电机启动时磁场接近圆形旋转磁场。

单相电容起动异步电动机具有起动电流相对较小,但起动转矩相对较大的特点。由电容器启动的单相电机与电机电路中的启动开关相连。当电机转速达到一定水平时,辅助绕组切断电源,电机在主绕组的独立作用下工作。

在电机启动过程中,主绕组的启动电流只取决于主绕组电路的阻抗,辅助绕组的电流只取决于辅助绕组电路的阻抗。电机的总启动电流是这两个电流的总和。

c5ef066f3f63442493b099fb9aa6f20e~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668650786&x-signature=8ugTD77WjeGz52nx8UjG8gvPO%2BQ%3D

电机的启动过程是电机转子从静止到额定转速的过程,所以电机的启动电流会大于额定电流;启动绕组的导体直径比较细,因为绕组只在启动时工作;但对于正反转电机,两种绕组都有启动和工作的特性,要根据主绕组的特性来设计。

除了由电容器起动的单相电动机外,还有电阻起动电动机和罩极电动机。各种电机的结构和应用特点是不同的,我们将在下面的内容中与大家分享。
