机械方面的故障检查

(1)轴承磨损

电机本身对前后轴承有严格的要求，轴承的质量直接影响电机本身的工作状况。检查时，如果电机在运转，可用螺丝刀的一端接触轴承盖，耳朵要压在螺丝刀的手柄上。仔细倾听轴承运行过程中是否有任何异常声音，如噪音和振动。如果声音异常，可以判断轴承已经损坏。要停止电机运行，请打开电机进行检查。检查轴承小环和大环之间的固定架是否损坏，轴承是否卡死和损坏，电机端盖是否与轴承配合正确，轴承和转轴是否跳动。如果发现跳动，在装配轴承之前，用凿子在旋转轴上做一些标记，或者用铣床在电机轴上滚压。然后检查轴承缺油，轴承装配是否到位，装配同心度是否良好，电机端盖装配是否到位。

(2)定子和转子之间的摩擦

首先用手转动电机转子，仔细听有无摩擦声，或者用手轻轻触摸电机轴及周围零件，可以感觉到有无摩擦。另外，也可以将电机拆开，观察定子铁芯表面有无摩擦后的痕迹，再观察转子铁芯上有无摩擦后的痕迹，根据转子铁芯上摩擦痕迹的位置判断产生摩擦的原因。主要原因有：端盖位置不对，轴承损坏，轴与轴承摩擦，转子与定子之间有杂物，硅钢片错位串出，电机旋转磁场变化。

电动机定子绕组的检查

(1)电机绕组接地检查

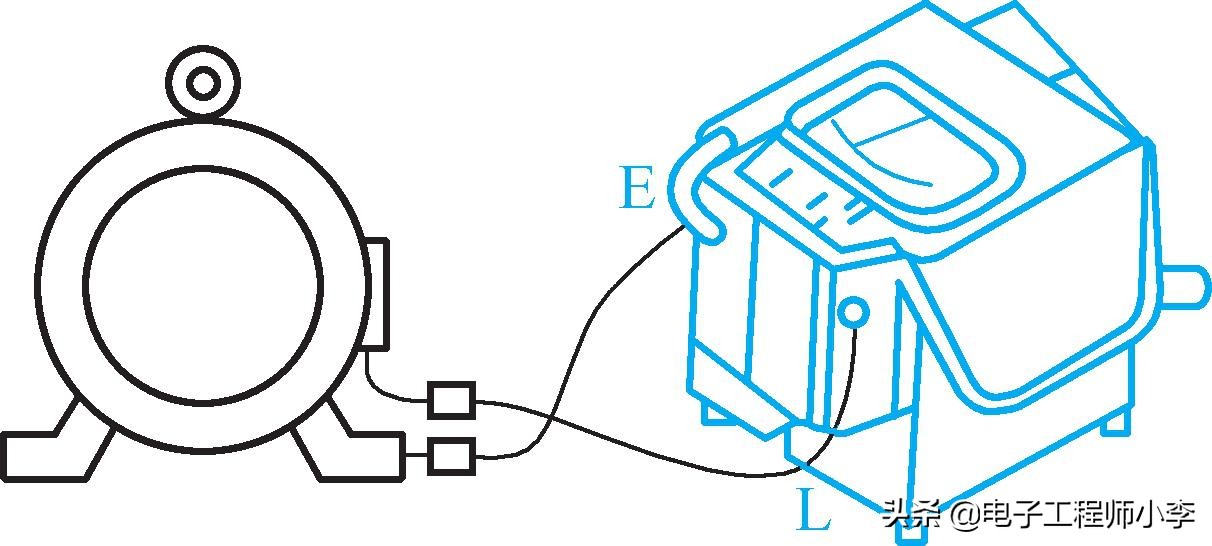

用兆欧表查找电机接地点。当电机的绕组接地时，先找出电机的三个绕组中哪一组接地，或者哪两组接地。首先拆下三相绕组的连接线，然后用500V兆欧表检测三相绕组的相间绝缘。如果三相绕组之间绝缘良好，则进行接地检测。检测方法是将兆欧表的一端接在三相绕组的出线端，另一端接触电机金属外壳的铭牌或接触电机不生锈的金属外壳，如图7-55所示。如果兆欧表指针为零，说明相绕组有接地短路点。为了进一步找出哪个绕组接地，需要把这个线圈绕组中绕组之间的连接桥分开，一步一步找。

图7-55用兆欧表检查电机接地点。

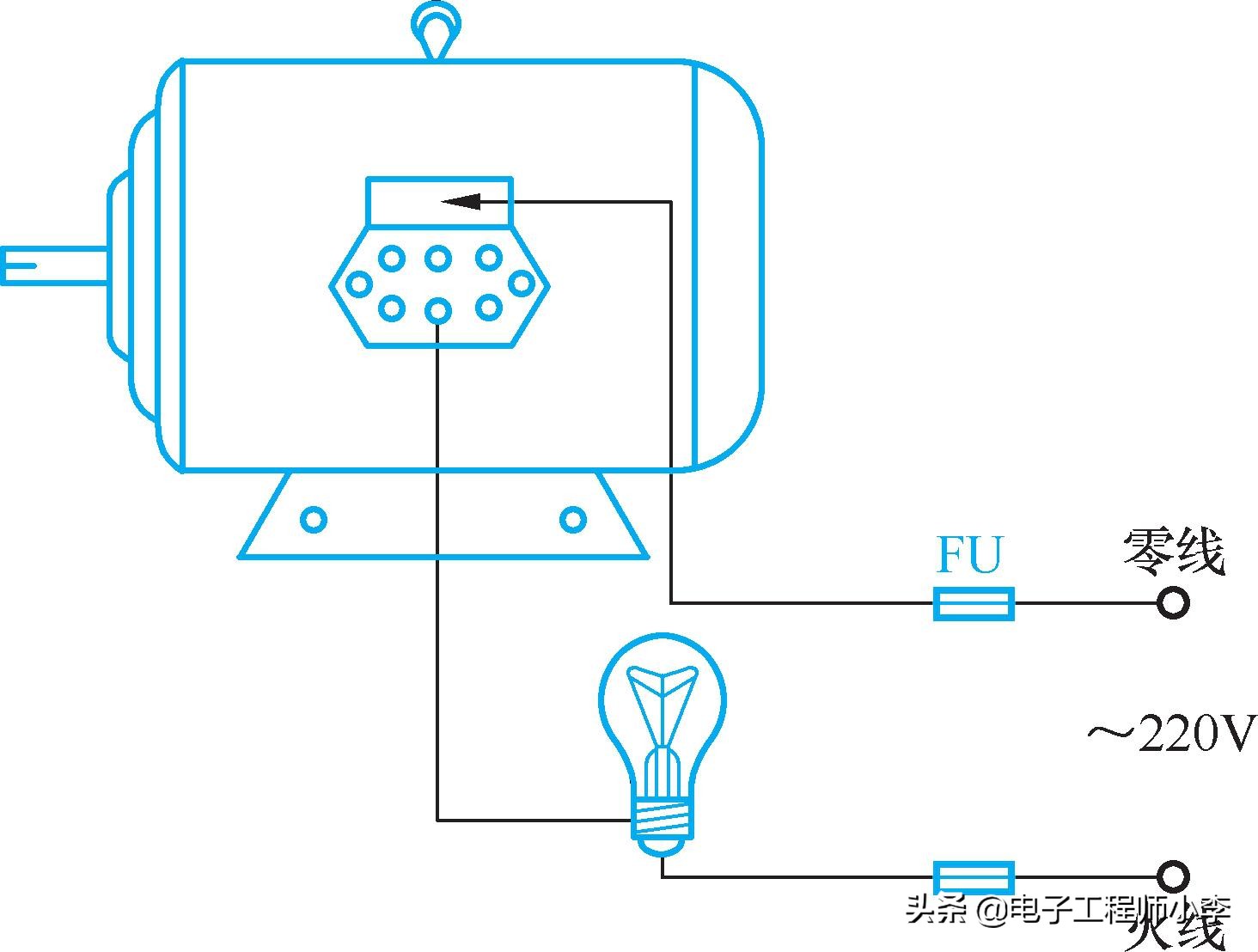

用灯泡找到电机接地点。在农村地区，有时电气仪表不全，可采用图7-56所示的方法进行检测。将交流220V灯泡直接串联后接在电机外壳和电机绕组的一端(注意零线接在电机外壳上，注意人员不要接触带电部分)。如果三相绕组的一相接触时灯泡亮起，说明该相绕组有接地故障点。可以按照前面的方法找到接地点的具体部分。

图7-56用灯泡检测电机接地点

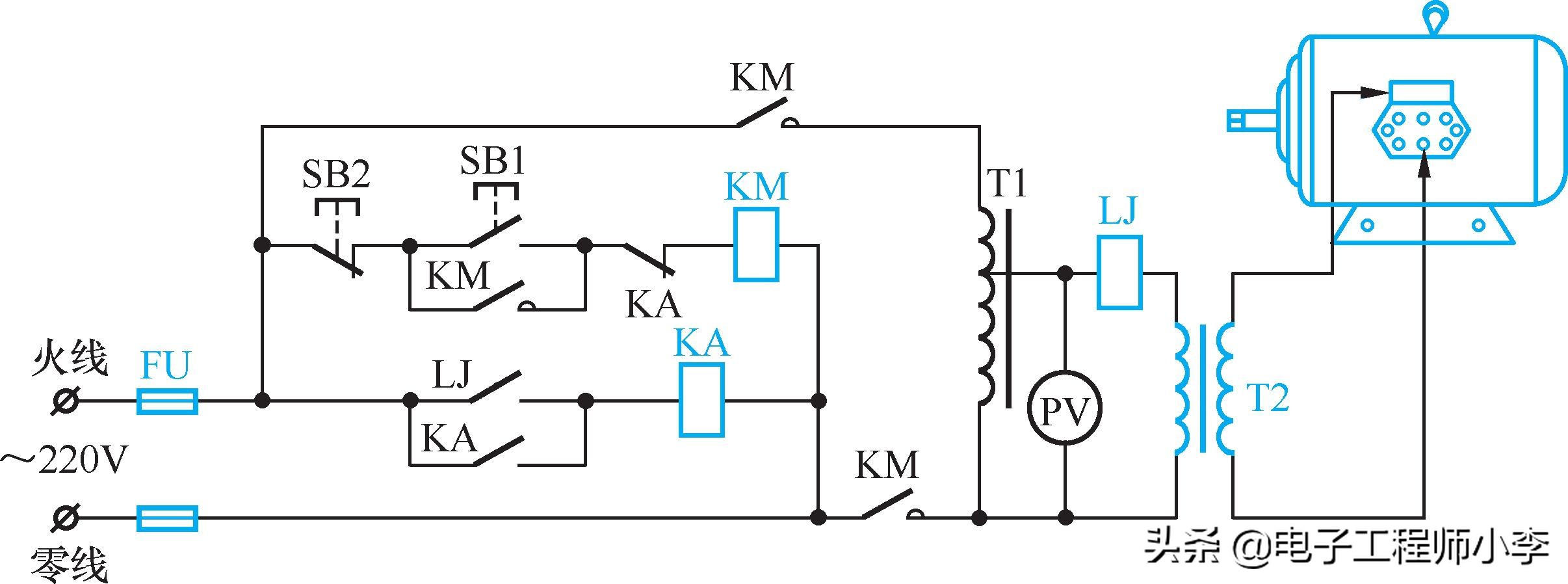

用耐压机找到电机的接地点。这种方法可以直接观察接地点的位置，如图7-57所示。当耐压的电压逐渐升高时，如果绕组出现接地故障，绕组的接地点就会开始起弧冒烟。只要仔细观察，就能找到接地点的具体位置。如果接地点在电机的槽内，根据耐压产生的“吱吱”声判断接地点的大概位置，然后取出槽内槽楔，重新耐压，直到找出接地点的具体位置。应用该方法时，应注意人身安全，人与设备保持一定的安全距离，防止触电。

图7-57使用耐压机器测试电机的接地点

(2)电机绕组短路检查

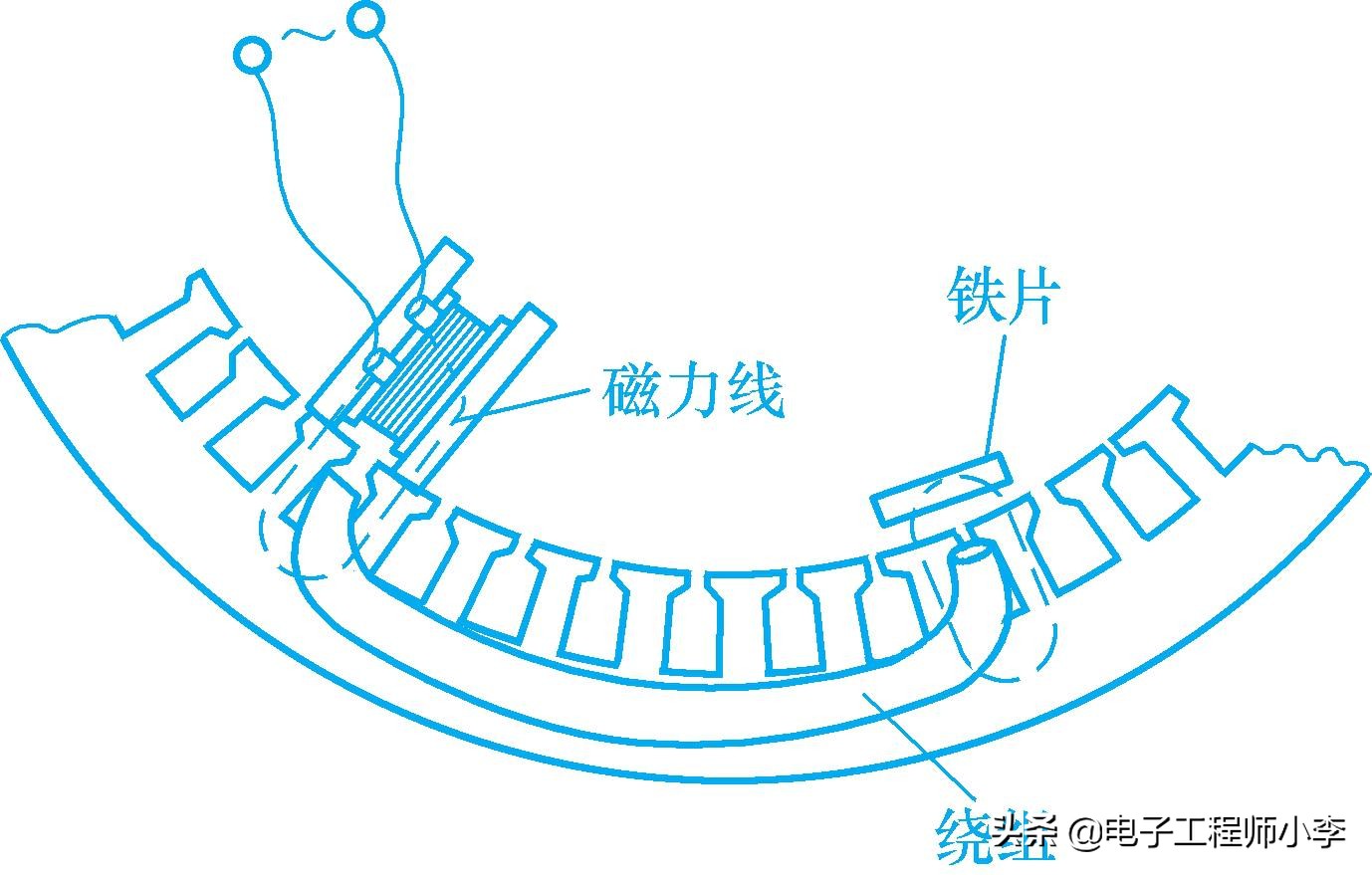

电机绕组匝间短路的检测方法是通过短路检测器来发现。将短路检测器连接到220V交流电源上，如图7-58所示，然后将铁芯开口对准被检测绕组所在的槽。这时，短路检测器和定子的一部分组成了一个小“变压器”。短路检测器本身的绕组是变压器的一次绕组，而被检测的电机绕组是变压器的二次绕组。短路检测器的铁芯和定子铁芯的一部分构成变压器的磁路。当接通220V交流电源时，被检测的定子绕组会产生感应电动势。如果有短路匝，会有电流流过短路匝，反射到短路检测器的一次电流会比平时大，同时电机定子绕组周围的铁芯会产生磁场。此时在槽口处放一块薄铁片，短路线圈产生的磁通量会通过铁片形成一个回路，将铁片吸引到铁芯上，产生振动，从而可以判断电机的转数。

用短路检测仪检查电机匝间短路时，需要断开定子绕组多路线圈的并联，否则无法判断短路故障点的位置。

检查电机是否有相间短路，首先要拆下电机引出线的接线板，然后将兆欧表的一端接到一相绕组上，另一端接到另一相绕组上进行测试。测试中，如果某两相绕组出现相间短路，兆欧表指针为零。然后将两相绕组各线圈之间的接线逐个拆开进行测试，后找出短路的两组线圈。

图7-58使用短路检测器搜索电机绕组的匝间短路

(3)检查电机绕组开路故障。

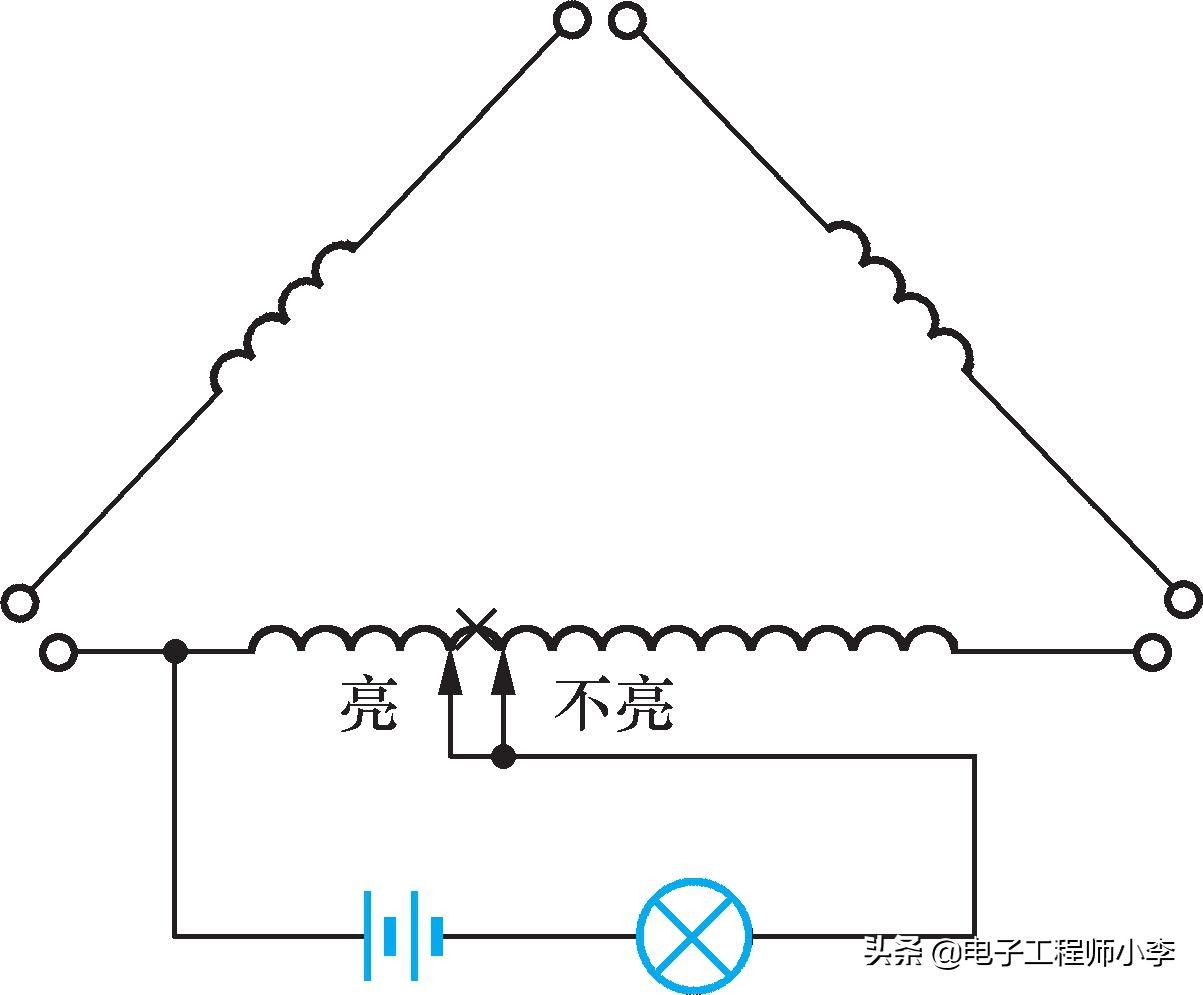

检查电机绕组开路，还需要断开电机端子的连接线，然后用万用表低阻测试三相绕组的通断。如果一相开路，电阻会很高，说明相绕组开路。为了进一步找出开路点的位置，可以用一个电池串联一个小灯泡，小灯泡的一端接在开路绕组的首端，另一端接钢针，用钢针从开路相的首端依次刺破绕组绝缘，观察灯泡是否发光。当灯泡在某一点不发光时，说明开路点在该点的前后之间，如图7-59所示。

图7-59用灯泡检查电机绕组断点

(4)检查电机绕组的错误接线。

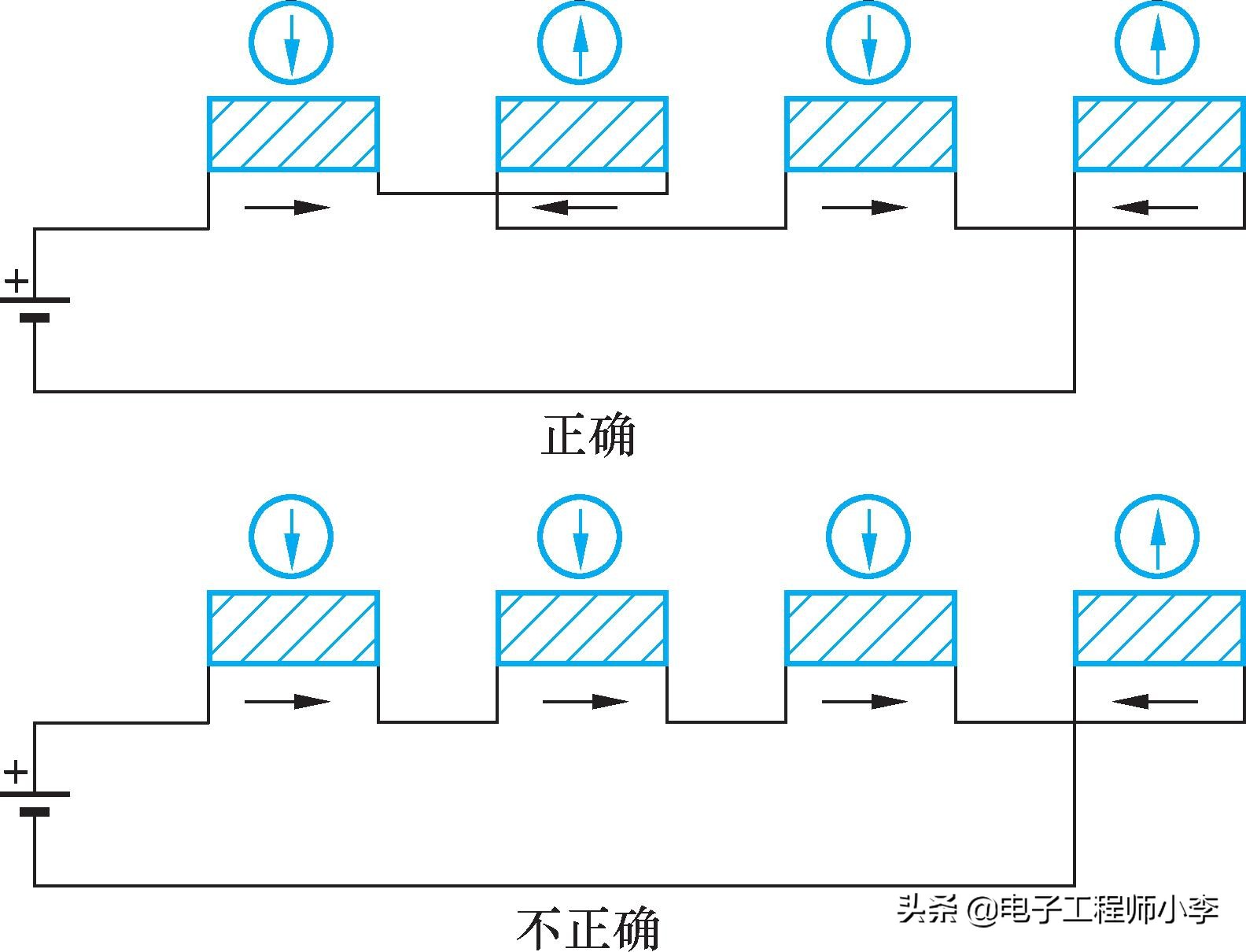

用一种简单的方法可以检测出电机绕组是否接错线，如图7-60所示。首先，将待检查相绕组的两端与DC电源相连，然后用指南针沿着定子内圈移动。如果绕组没有接错，指南针每通过绕组的一组槽，方向就反过来，一周内方向变化的次数正好等于极数。如果指南针通过某组线槽，指针不反转，或者指针不确定，说明该组接错了。

图7-60用指南针检查绕组接线是否正确。

转子故障的检查

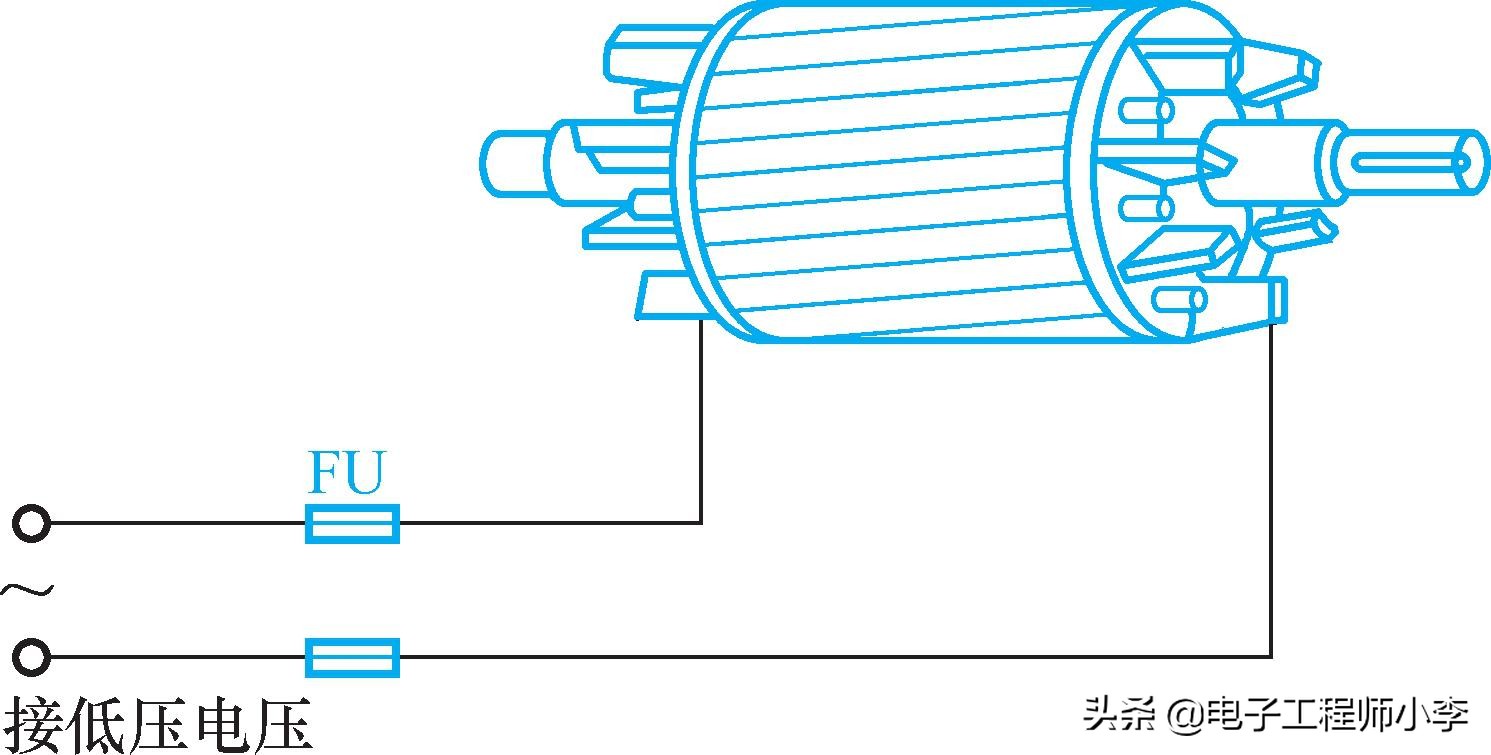

电机转子一般故障较少，但有时鼠笼转子铝条断裂。打开电机，取出电机转子，仔细观察。你会发现断裂的铁芯因受热而变蓝。也可以在转子两端的端环上施加小电流，在周围表面撒一些铁粉。未断裂的铝棒周围的铁芯可以吸引铁粉。如果一根铝棒周围的铁粉较少，说明铝棒可能断裂，如图7-61所示。

图7-61转子笼条断裂的查找方法
