单相电机启动与停止接线图大全,220v单相电机正确接线方法

220v交流单相电动机的种起动方式，分相起动方式，如图1所示，由辅助起动绕组辅助，起动转矩不大，运行速度保持恒定，主要用于电风扇、空调风扇、洗衣机等电动机。二是如图2所示，电机静止时，离心开关打开，通电后会开始参与启动工作。当转子转速达到额定值的70%到80%时，离心开关会自动跳闸，起动电容完成任务断开。起动绕组不参与运转工作，而电机随着运转的绕组线圈继续运动。第三，如图3所示，电机静止时，离心开关接通，启动电容参与供电后的启动工作。当转子转速达到额定值的70%至80%时，离心开关会自动跳开，起动电容完成任务断开，而运行电容则串联在起动绕组上参与运行工作。这种连接一般用于空气压缩机、切割机、木工机械等负载大且不稳定的地方。需要注意的是，带离心开关的电机，如果不能在短时间内成功启动电机，那么绕组线圈会很快烧毁。

电容值：双值电容电机启动电容大，运行电容小，耐压一般大于400v V.

图4是带有前进和后退开关的接线图。通常，这种电机的起动绕组和运行绕组的电阻值是相同的，也就是说，电机的起动绕组和运行绕组的线径和圈数是完全相同的。这种正反向控制方法简单，一般用在没有复杂转换开关的洗衣机上。

对于图1、图2、图3的正反转控制，只需要反转1-2行或3-4行。

对于图1、图2、图3，启动绕组和运行绕组的区别可以通过测量来判断。一般来说，起动绕组的DC电阻比运行绕组的大得多。一般运行绕组的DC电阻是几欧姆，而起动绕组的DC电阻是十几欧姆到几十欧姆。

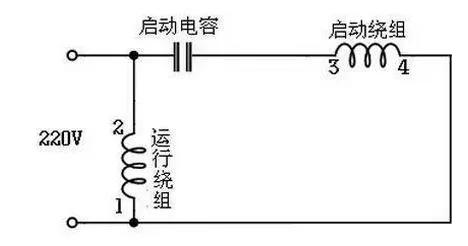

图1电容器操作型接线电路

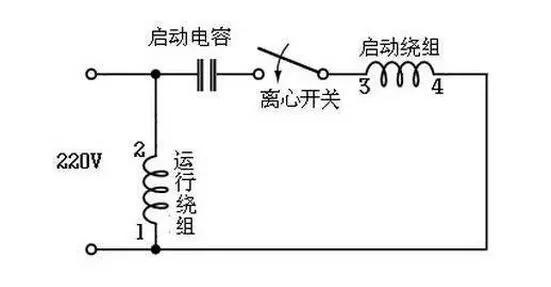

图2电容器起动接线电路

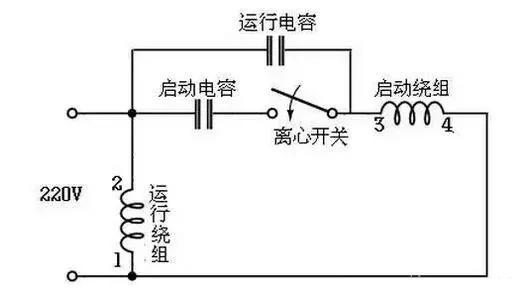

图3电容器启动操作型接线电路(二进制)

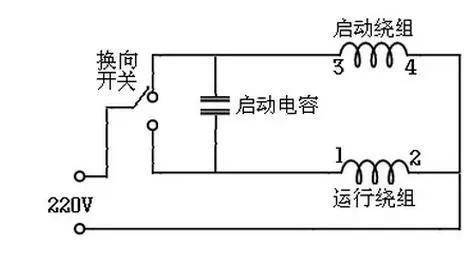

图4开关控制正向和反向路由。

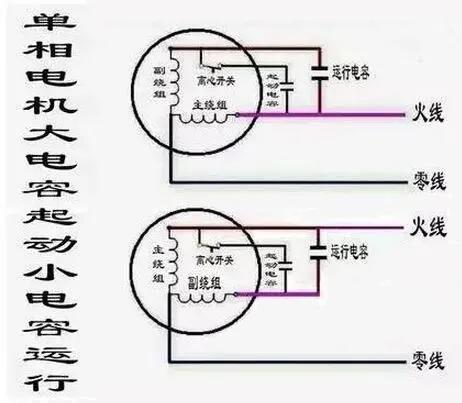

图5交流220V电机接线图
