绕线式转子电机的拒包分析

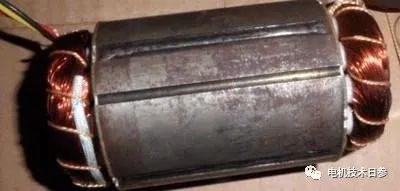

绕线转子电机的特点是绕组不再是鼠笼条，而是结构完全相当于定子绕组的绕组。

与笼型转子相比，绕线转子具有起动转矩可调的优良特性，但其机械强度有限，制造工艺困难。特别是转子线圈的质量可靠性在整个制造过程中受到诸多因素的制约，电机在运行过程中容易出现各种电气故障或变形、甩包等现象。

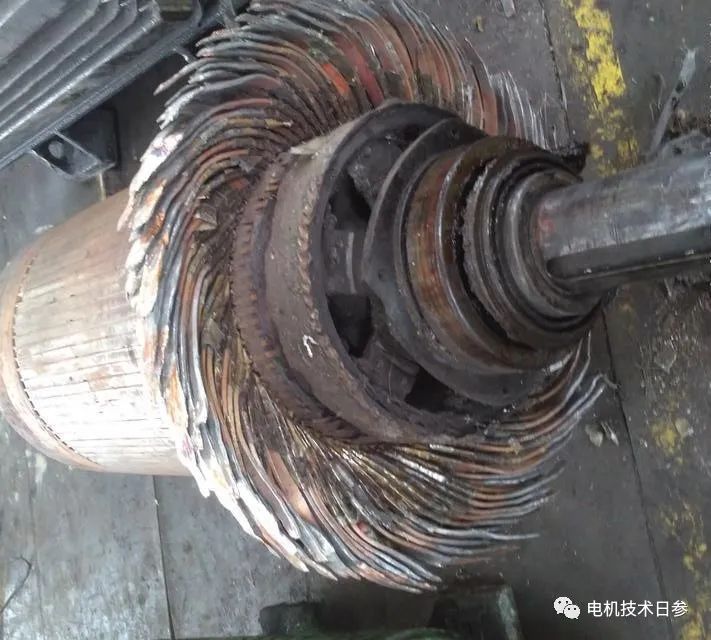

电机运行过程中，由于发热问题，转子条的性能也会发生一定程度的变化。特别是温升较高的电机，转子绕组的绝缘会因发热问题而软化，刚度降低，端部会因离心力而严重变形甩出。当变形和甩出的程度达到与定子绕组摩擦的程度时，发生短路爆炸，电机完全损坏。

即使绕线转子电机在质量和可靠性上没有任何问题，如果在实际运行条件下长时间超速或打滑，也会出现拒包故障。可以说极限转速甩包是绕线转子可靠性的质量隐患。

线圈绝缘结构保证了定子和转子的可靠性。无论局部过热发生在哪里，定子和转子都会有重叠关系，影响其他部件，叠加效应恶化。与定子相比，由于特殊的物理位置和空间，转子绕组的冷却路径相对较长，尤其是转子温度较高时，热集中会更加严重。

避免转子甩包问题的有效途径有：缩短端头尺寸，增加端头抗弯强度；绕组端部带端箍的径向钢筋；转子端部采用二次真快压浸漆工艺制成一个整体。但是无论如何处理，绕线转子端部的机械强度都有其局限性，使得绕线转子电机的转速很难超过3000 rpm。
