DC电机的结构设计要点与交流电机不同!

2021-08-19  浏览次数:6650

前期介绍了交流电机的结构设计。今天,女士将与您分享DC汽车的结构设计。DC电机通常从电枢开始设计,其步骤和一般要求与交流电机类似,只是电枢绕组在转子上,磁极在定子上,有换向器,所以略有不同。

1总装图绘制

绘制总装配图时,先画出铁芯、压环(或绕组支架)和电枢绕组的端部,再画出换向器、电刷和定子部件。由于电枢绕组端部是通风系统的组成部分,应注意不要使端部相邻导体之间的间隙太窄。在大多数情况下,还应考虑励磁绕组的轴向尺寸通常较大。为了确保电刷和电刷架的正常运行,换向器的位置应比仅由电枢绕组端部确定的位置更远离电枢铁芯。这种情况在小功率电机中尤为突出,因为换向器直径和电枢直径比较接近,而励磁绕组的轴向尺寸比较大。

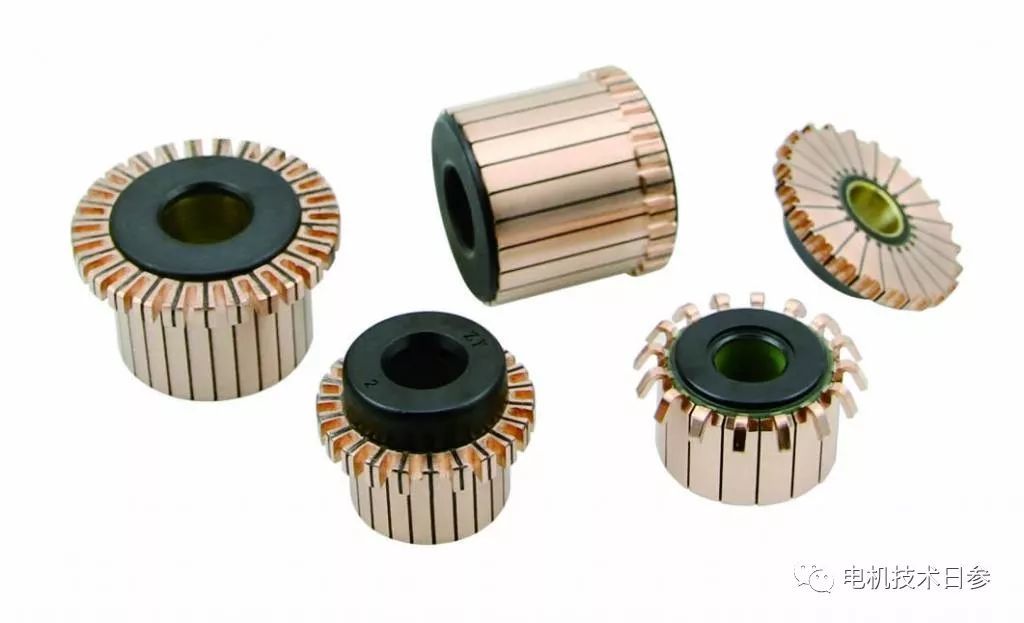

2换向器位置确定

在大中型DC电机中,在确定电枢绕组端部的延伸尺寸或换向器的位置时,也应考虑补偿绕组的轴向延伸。由于补偿绕组的端部往往很长,如果转子的轴向尺寸不相应加长,所确定的换向器位置就不合适。

选择换向器直径时,总是尽可能小。这样比较经济,刷子的摩擦损耗也小。但直径较小时,电刷宽度与叶片宽度之比一定时,换向器片宽度和电刷宽度会减小。如果直径太小,强度就会不足。换向器所有零件都要进行机械计算。

在使用端盖轴承的情况下,换向器套的内腔应有足够大小的空气通道,以便通风。在带座轴承的大型电机中,为了维护电刷装置,电机应沉入基础中。

3机座设计控制

在带座轴承的电机中,座与电枢铁芯长度的中心线对称。框架截面尺寸的确定主要取决于磁路计算和刚度的要求,前者通常满足,后者往往满足。我们将分别介绍DC电机机座的刚度要求。对于承担重要任务的大型电机,有时需要增加前端盖和换向器侧前轴承之间的轴向长度,以便在启动出现故障时,可以将机架移向换向器进行修理。

无论是端盖轴承还是座轴承,在选择脚的高度时,都要考虑到杆固定螺丝可以安装和拆卸。如果使用分体式框架,应同时考虑分体位置和磁极固定螺钉的位置。为稳定起见,通过机座质心的垂直线对于用脚固定的电机来说,或者采用端盖轴承时,通过整个电机质心的垂直线必须在电机脚的周线以内。

以上非官方内容仅代表个人观点。
