研发的小Z；d部首次承担设计任务。虽然他有点激动，但他像一个刚上路不知道如何起步的新司机一样焦虑。试试刀的摊子，向沈女士请教。今天，女士可以从小z的设计任务来谈谈如何确定电机结构类型

大部分刚开始设计或者资质不多的设计师，对设计任务并不熟悉，归根结底就是对电机结构缺乏了解，不能将电机结构与电磁设计,的成果联系起来，或者在这方面有一片空白的经验，想不出如何规划设计方案。

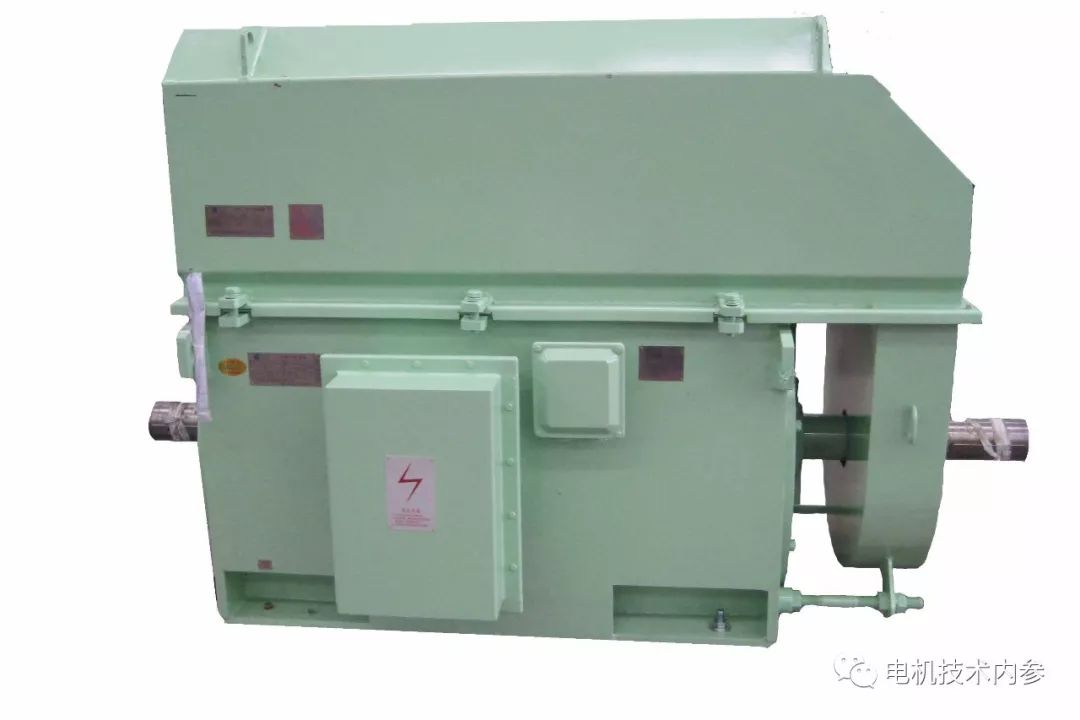

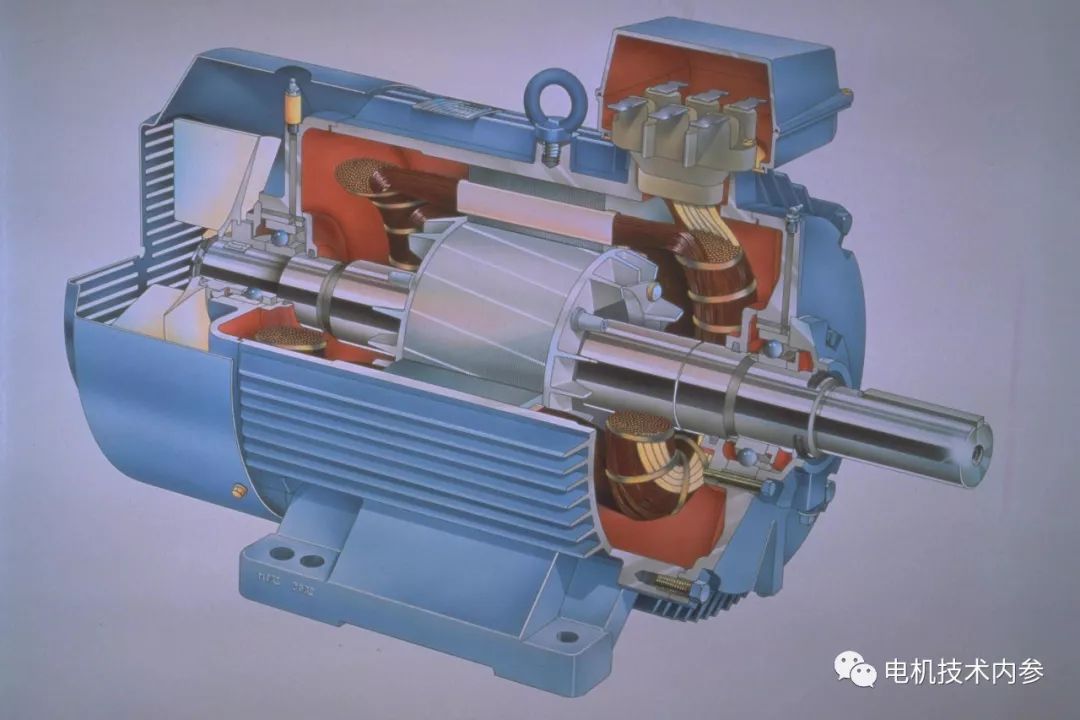

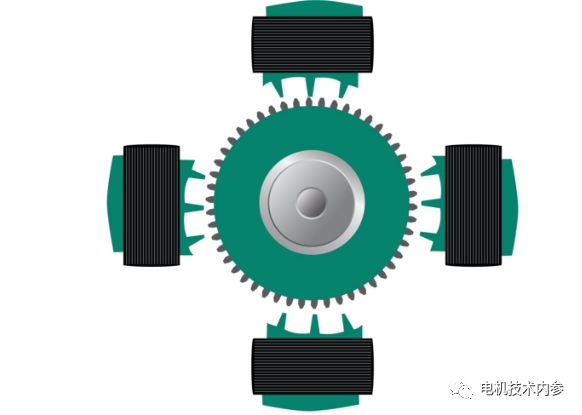

电机结构概述电机结构方案对电磁设计有很大影响，有效材料的经济使用主要取决于结构设计。结构设计工作是在通过电磁计算得到有效元件尺寸后进行的，包括磁路的所有部分、有电流的所有部分(绕组、换向器、滑环、电刷装置)、电机的绝缘和电磁工作过程。

保证有效部件正确可靠运行的其他部件称为结构部件，它有两个作用：1)使转子的旋转成为可能，并使转子具有适当的固定位置; 2)使电机的所有部件都具有足够的强度和刚度.

电机设计质量评价

有效重量和结构重量

结构任务是在电机的结构设计中确定电机机械结构各部分的形状和尺寸。通过提高电机的通风方法，可以增加有效材料的电负载和磁负载，以少的材料消耗获得所需功率和速度的电机。

判断设计质量电机设计的质量由以下几项来评价：

1)电机的效率和过载能力是否满足给定条件。

2)电机材料单耗

有效材料的单位消耗量gCu(千克/千瓦)和gFe(千克/千瓦)通过以下公式计算

gCu=GCu/P;

gFe=GFe/P

其中，GCu为电机总铜重量(kg)，GFe为电机总有效铁重量(kg)，P为电机功率(kW)

3)电机结构设计质量

由结构系数K估算，即电机总重量G与其有效重量Ga的比值。

Ga= GCu+GFe

K=G/Ga

4)结构所用材料的价格。

5)生产该电机所需的工时。

决定电机结构类型的条件

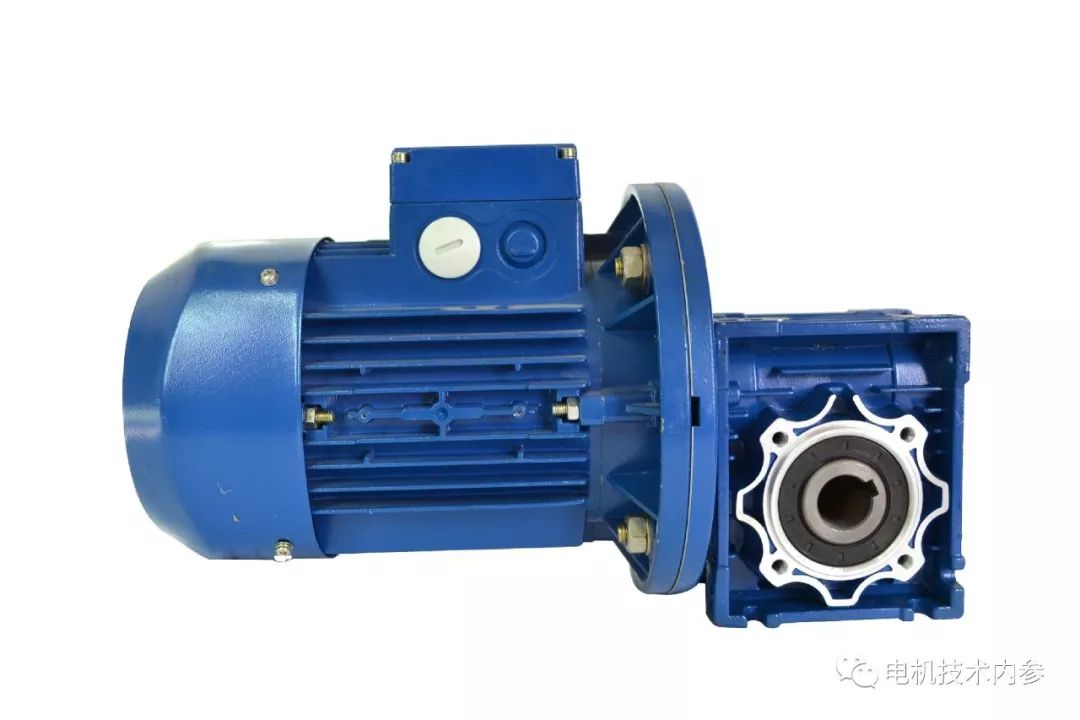

电动机的外部装置1)电动机与驱动它的原动机或它拖动的零件之间的连接方式；

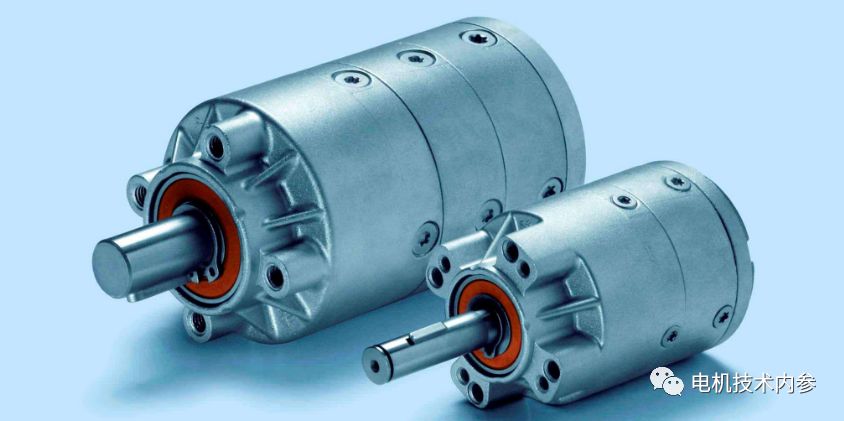

2)支撑旋转部件的支架的位置、数量和特性；

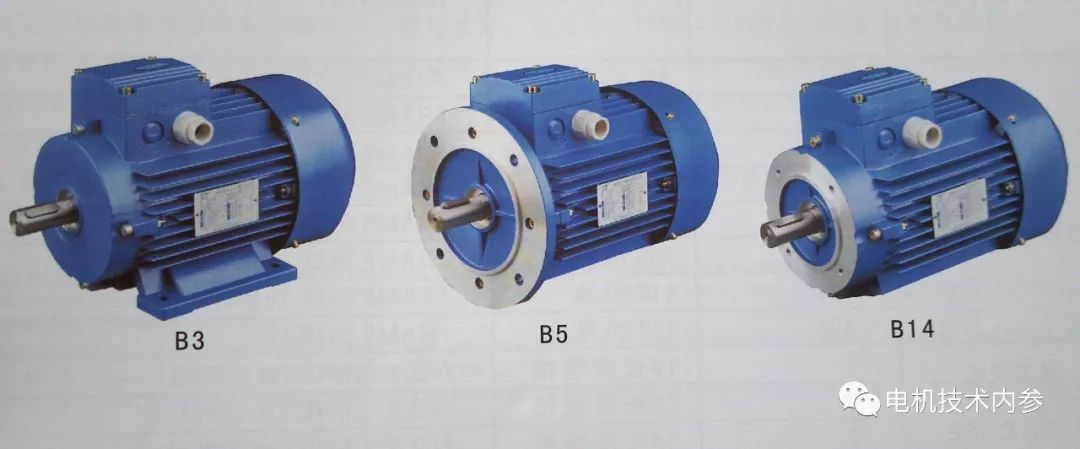

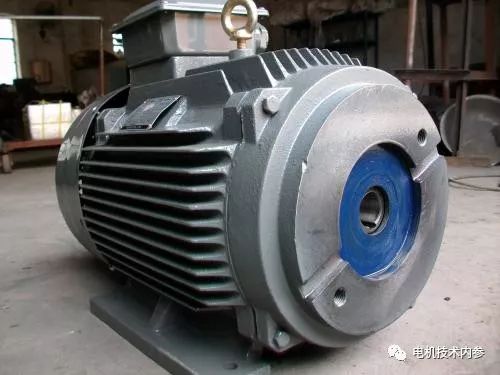

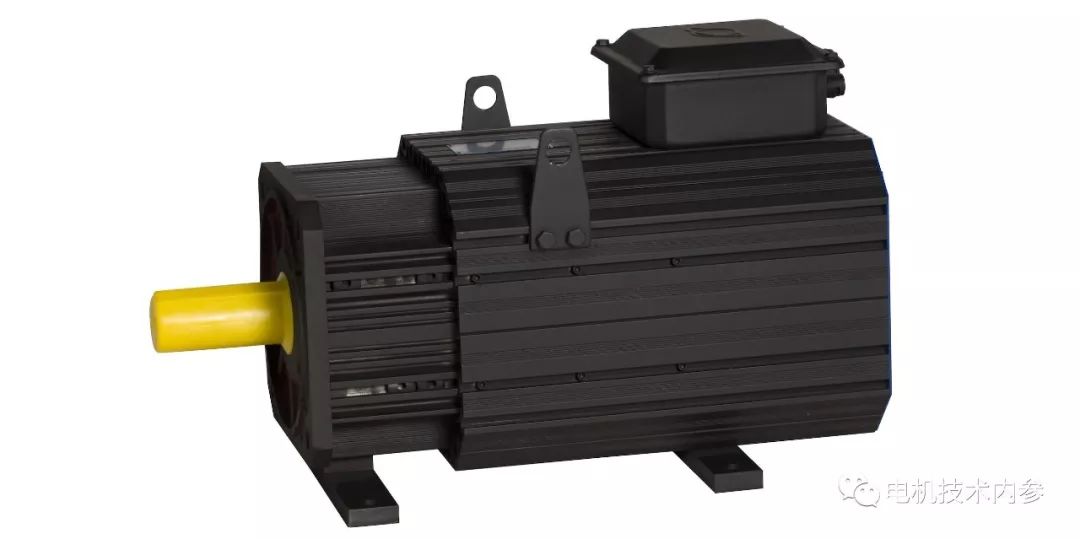

3)电机的固定(装置)方法；

4)不同程度的保护，防止异物侵入；

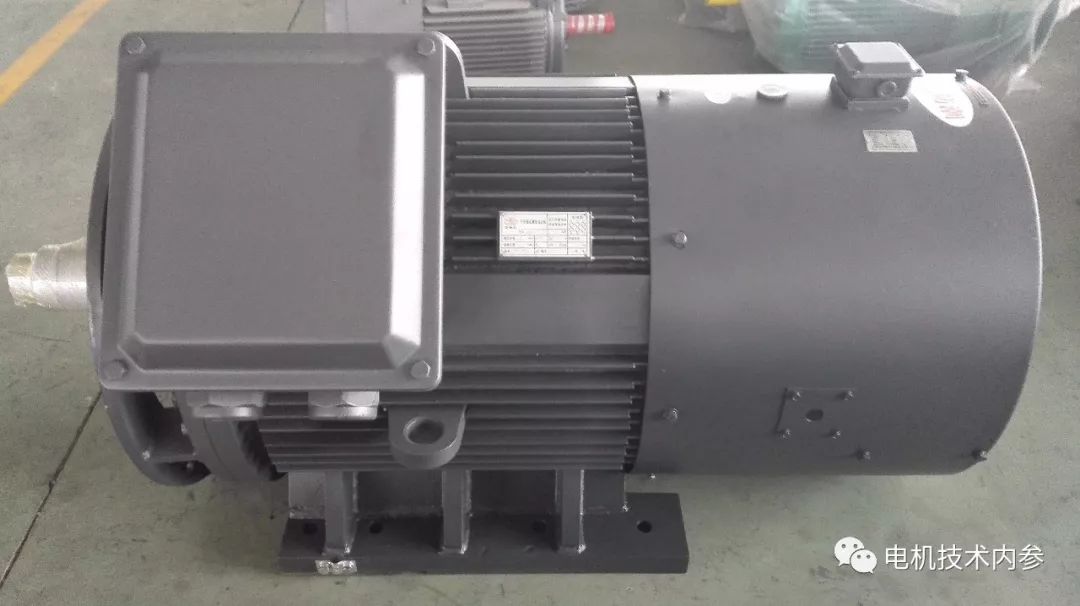

5)电机的冷却方式主要取决于拖动的类型和运行条件，部分还取决于电机的功率和速度。

电机工作时的运行条件1)工作模式，如连续或间歇运行；

2)负荷特性，如柴油发动机直接驱动的发电机，其转子在轴上的混合比在使用同一台柴油发动机但皮带用于间接驱动时要重要得多。
