高压电机保养内容(高压电机冷却方式)

2022-03-04  浏览次数:1

电机学生小s去一家高压电机厂实习。几个星期后,她获得了许多新知识。她怀着极大的兴趣来找女士咨询一些她不懂的问题。其中,高压电机的复杂结构让他总是一头雾水,特别是提出了一些关于空对空冷却器的问题。

不要提小s这样的新员工,就是有经验的设计师分不清不同形状的空对空冷却器或换热器。今天,女士可以和你谈谈空对空冷却器。

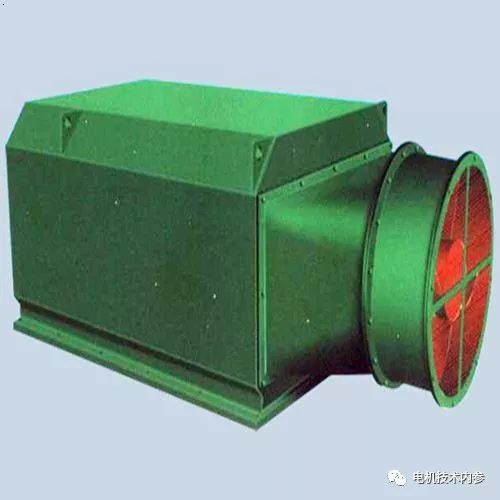

00-1010全封闭空对空冷却电机由热交换器(空对空冷却器)的内部空气(电机热空气)冷却,空对空冷却器本身由流经热交换器(空对空冷却器)的外部冷却空气冷却。所有设备由安装在电机轴上的空对空冷却器和外部风扇或空对空冷却器和轴流风扇组成。空对空冷却器通常由专业制造商制造,在设计电机时应确定单位时间内交换的热量和温度的差异。

2需要交换的热量确定单位时间需要交换的热量根据电机的功率,根据效率参数和允许的公差,计算出电机的总损耗。考虑到总损耗包含机械消耗和其他未转化为热能的部分,除了空空冷却器本身外,电机还有轴承散热、电机表面散热等因素,计算中通过冷却管散发的热量可作为电机总损耗的70 ~ 75%。

3温差在换热过程中,根据参与换热的两种流体沿换热壁面的温度变化,可分为恒温换热和变温换热。电机温升稳定后,冷却器处于稳定的变温传热状态,即分隔壁两侧的流体温度只随传热壁的位置而变化,与时间无关。

由于两种流体在传热过程中中间壁两侧各点的温度不同,各点的温差也不同。稳定变温传热过程中如何计算温差,实际上是求平均温差的问题。壁面两侧的流体进行热交换时,有逆流、平行流、错流、挡板等几种形式。

4.空冷器风机维护定期检查,运行中是否有异常声音和振动;转动部件是否过热或松动。

定期维护:全面检查各零部件的紧固情况,检查闸板与叶轮的径向间隙;叶片角度和叶片轴向跳动;清除风扇叶片表面的油渍。

使用注意事项:风机使用角度不得超过规定的调角范围以防电机过载;每次检修和更换电机时,必须注意接线相位,应保证风机叶轮俯视顺时针方向旋转。

5径向通风和混合通风由于大中型高压电机的定、转子铁芯内部有径向和轴向通风通道,根据电机内部冷却气流的方向,电机内部的通风方式可分为径向通风和混合通风。

一般来说,混合通风系统属于串联气路,气路长,风阻大,空气压降大。需要在一端安装大尺寸风扇来增加通风量,但容易造成以下不良后果:

风扇损失增加;

核心两端的风路横截面宽度不对称;

通风管道最小面积小,芯体两端温差大。

总的来说,径向通风是将串联风道的风阻分成两个再并联,大大降低了风阻。具有以下优点:

充分利用通风槽和转子腹板产生的风压,这些风压会对转子产生风压;

具有转弯风阻小、风路短、风压降小、风机损耗低的特点;

节能降耗效果好。

本文为原创作品,未经许可不得转载。欢迎分享转发!
