驱动电机冷却方式有哪些(什么是液冷电机)

2022-03-04  浏览次数:1

女朋友G从事电机设计多年,时不时会和沈女士聊天,发现最困扰大G的是电机的发热问题。

电机发热问题在新产品研发生产过程中屡见不鲜,沈女士也接触过不少在型式试验中电机逐级温升难以稳定的案例。结合这个问题,沈女士今天和大家简单聊了一下电机的冷却方式和通风散热,并对各种电机的通风散热结构进行了分析,试图探索一些避免电机过热的设计技巧。

常见的冷却方式

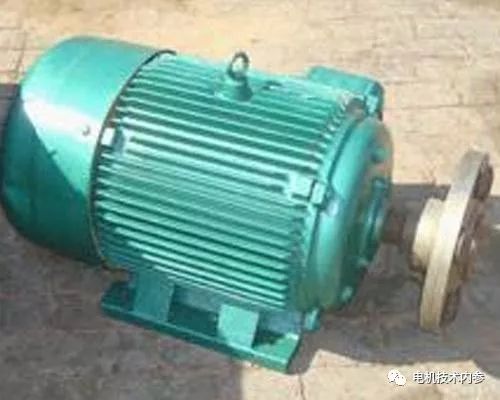

空气冷却

电机制造主要采用风冷。由于转子的转动,空气吹动电机的各个部分,产生的自然冷却对容量较小的电机来说已经足够了。然而,在大多数电机中,必须使用内部或外部通风设备来增强冷却。此时,空气的循环可以由内置风扇(构成电机本身的一部分)或由其他机器拖动的单独风扇产生。

单个风扇是普通电风扇或风扇,由专业制造商制造。

内置风扇相当于电机的其他部分,根据需要采用离心风扇和螺旋桨风扇。离心风机总是从中间向外围吹风,与转向无关;当螺旋桨的方向改变时,风扇会将空气吹向相反的方向。设计要掌握好,应用好。

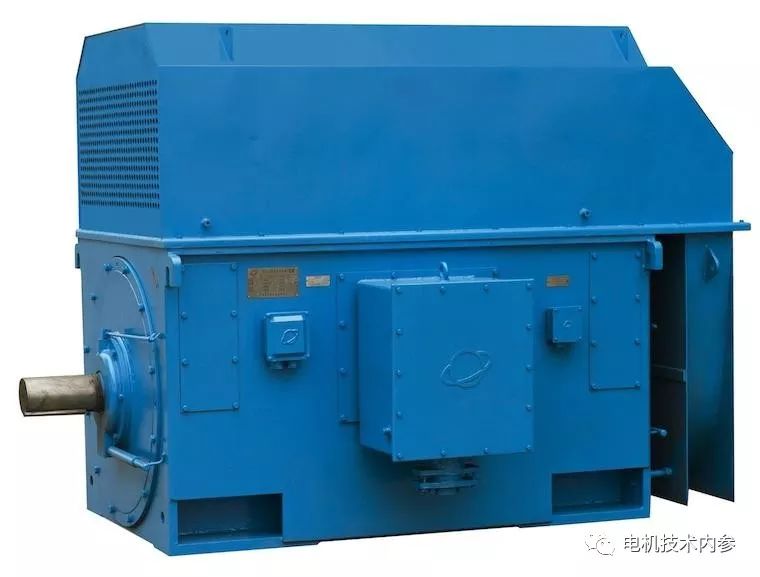

水冷电机大量损耗产生的热量通过电机表面扩散到周围空气中。当电机在一定情况下工作时,为了防止电机各部分温度过度升高,有时会在电机最热的部分有专门的充满水的通道或管道,电机内部的循环空气将内部的热带带给予被水冷却的表面。

氢冷却用于高速电机(如涡轮发电机)。在封闭系统中,比大气压力高几个百分点的氢气通过内置风扇的作用在内部循环,依次流经电机的加热部分和水冷的管式冷却器。

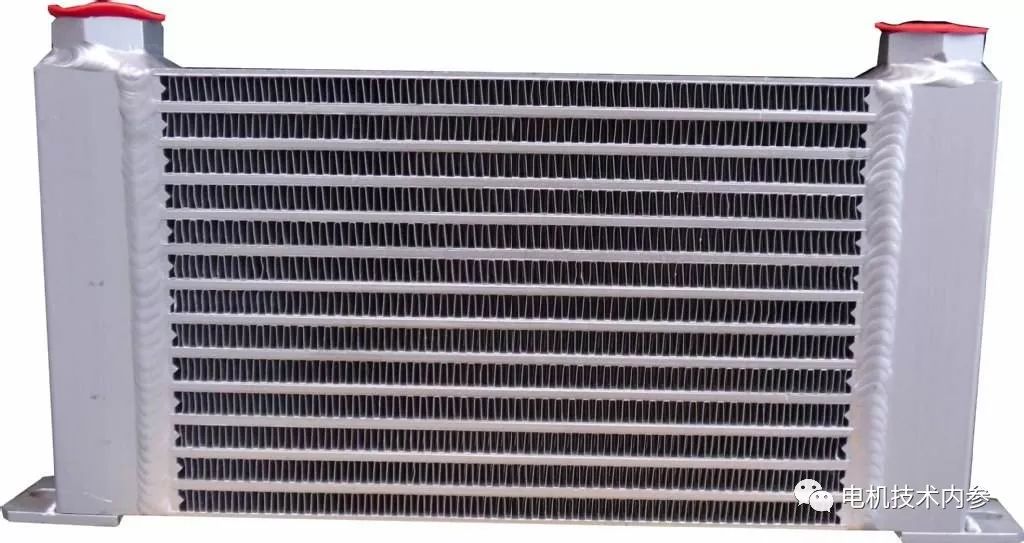

油冷却在一些电机中,静止部分甚至旋转部分都是由油冷却的,油在电机内部和外部的冷却器中循环。

根据冷却方法对电机进行分类(1)自然冷却电机不采用特殊方法冷却电机的所有部件,而仅依靠转子本身的旋转来驱动空气。

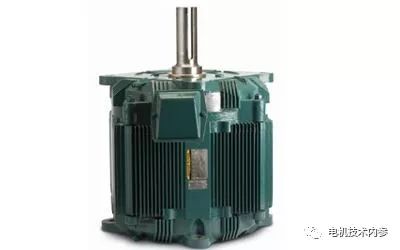

(2)自通风电机加热部分通过内置风扇或附着在电机旋转部分的特殊装置进行冷却。

(3)外部通风电机(风冷电机)电机的外表面通过安装在电机轴上的风扇产生的风进行冷却,外部空气不能进入电机内部的加热部分。

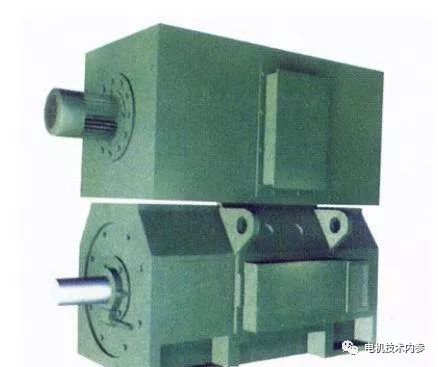

(4)电机冷却介质与其他冷却设备的循环是由电机外部的特殊装置产生的,如水冷器、空冷器和离心涡流风机等。
