从事电机试验的小g和女士谈了一个很有规律的事件：同一规格的产品在不同时间段试验的绝缘电阻有较大的差异性.当天气寒冷干燥时，绝缘电阻较大。相反，在潮湿的气候中，绝缘电阻要小得多。

考虑到有客户反馈现场电机绝缘电阻测试值偏低，上述事件不仅关系到电机的正常运行，也关系到人身安全，沈女士觉得有必要就绝缘电阻进行专题讨论，并与大家交流分享了绝缘电阻测试情况。

1影响绝缘电阻的因素

环境温度和湿度

当测试时间向被测材料施加一定的DC电压时，被测材料上的电流不会瞬间达到稳定值，而是有一个衰减过程。在加压的瞬间，较大的充电电流流动，随后是较长的缓慢减小的吸收电流，终获得相对稳定的电导电流。被测电阻值越高，达到平衡的时间则越长。因此，测量时为了正确读取被测电阻值，应在稳定后读取数值.

2绝缘电阻的测量

检测方法

00-1010 DC电压被施加到电介质。经过一定时间的极化后，流经介质的漏电流对应的电阻称为绝缘电阻。

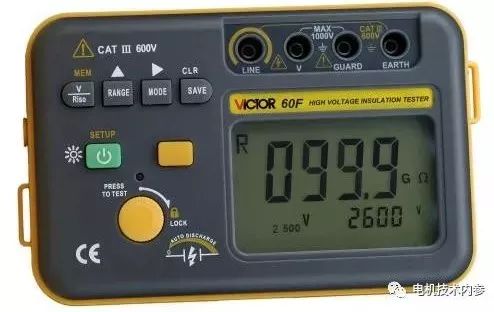

3测试仪的选用按额定电压等级选用兆欧表。正常情况下，额定电压低于500伏的设备应使用500伏或1000伏兆欧表或摇表；对于额定电压在500伏以上的设备，使用1000伏~ 2500伏的兆欧表或摇表

电阻量程范围。摇表的表盘刻度线上有两个小黑点，小黑点之间的区域为精确测量区域。

当电机的额定负载工作到稳定状态时，考核判定。的绕组和外壳之间的绝缘电阻Rm(单位为m)应符合以下公式表示的关系。

RmU/(1000+P/100)

式中，u为被测电机绕组的额定电压，单位为v；p是被测电机的额定功率，单位为千瓦。

00-1010 应根据设备的电压等级选择兆欧表。如果使用额定电压过高的兆欧表测量低压绝缘，绝缘可能会损坏。

测量绝缘电阻前，切断被测设备电源，进行短路放电。

兆欧表的连接应为两根绝缘良好的独立单线。

测量前，对兆欧表进行开路和短路试验，检查兆欧表是否完好。

测量时，用一只手按压兆欧表外壳，防止兆欧表振动。当指针指示为0时，立即停止晃动，以免灼伤手表。

测量时，将兆欧表置于水平位置，以大约120转/分的速度转动发电机的曲柄。

在兆欧表停止转动或被测设备放电前，不要用手触摸被测部件和仪器的端子或拆除接线，以免触电。

在潮湿天气或测量电缆绝缘电阻时，应连接屏蔽端子，以消除泄漏电流对绝缘表面的影响。

禁止在雷电或潮湿天气以及高压设备附近使用兆欧表测量设备绝缘。

测量结束后，对被测设备进行放电。

5电机绝缘电阻换算公式电机绝缘电阻值不应低于额定千伏电机值m，如额定电压为380V时，相应的绝缘电阻值下限为0.38m；相同规格的产品在相同条件下的绝缘电阻不应相差太大。绕组在不同温度下的绝缘电阻值按下式计算和验证：

Rt=R1.6（100-t）/10（M)

其中r是岛叶
