一、风机盘管的工作原理。

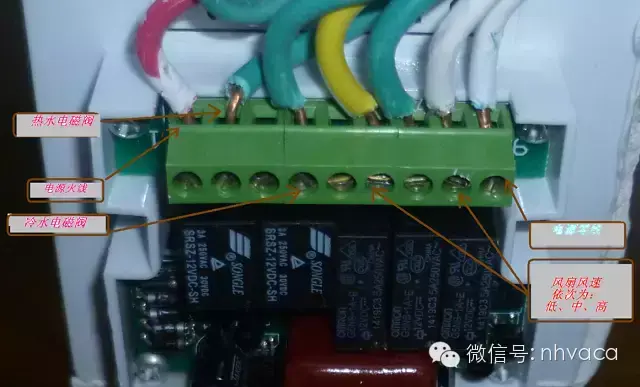

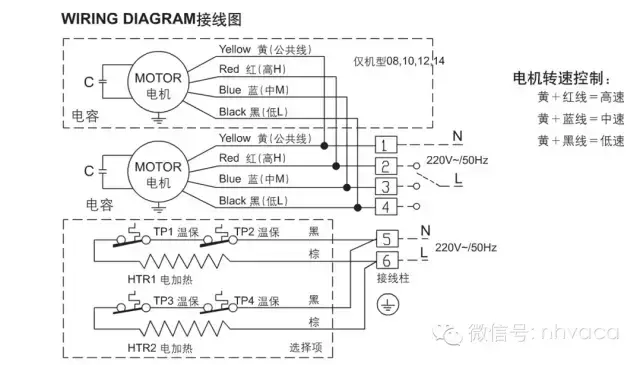

二、风机盘管接线。

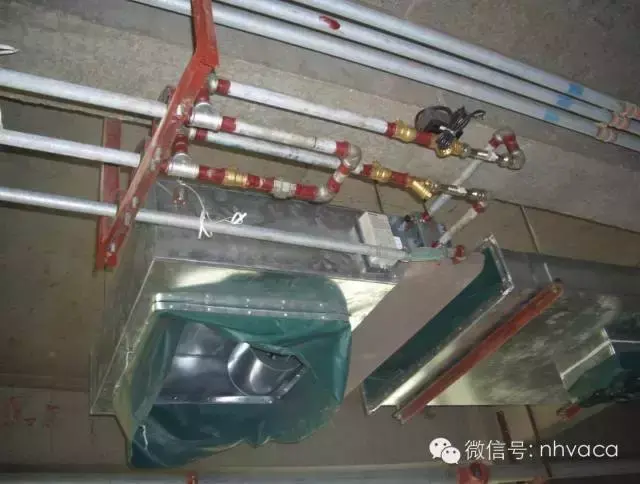

风机盘管系统组成部件：风机盘管、进出口阀门、Y型过滤器、电磁阀/水阀、控制面板、回风风道及风口、保温、新风风道、水管及金属软管。

风机盘管是中央空调的理想终端产品，广泛应用于酒店、写字楼、医院、商住楼、科研机构等场所。其工作原理是风机通过表冷器将室内空气或室外混合空气冷却或加热，然后送入室内，使室内空气温度降低或升高，以满足人们的舒适要求。

主要特点

优点：体积小、效率高、噪音低、能耗低；

机身结构精巧、紧凑、耐用。盘管采用优质镀锌板外壳，冷凝水盘采用模压工艺一体成型。符合防火规范的无焊缝、无焊点的保温材料与水盘一体连接。

缺点

因为这种方法只是基于对流传热，室内舒适度不是优的，所以只适用于人短暂停留的场所，如办公室、酒店等，不适用于普通住宅。由于增加了风机，需要增加风道，增加了成本和运行费用，设备的维护管理也更加复杂。

工作原理：通过风机的强制作用，空气经过盘管，机组所在房间的空气不断循环，使空气经过冷水(热水)盘管后得到冷却(加热)，从而使房间温度保持恒定，处于你认为舒适的环境温度。

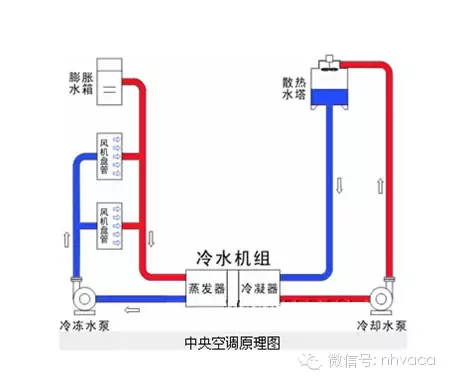

中央空调系统的典型制冷运行过程

中央空调系统的运行过程本质上是热量传递的过程。

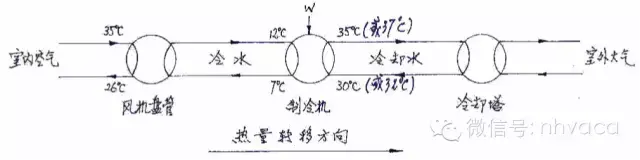

当中央空调用于制冷时，制冷期间的典型传热过程如下：

(1)空调室内的热空气被风机盘管内的冷水吸收，热量传递给冷水；

Refrigerator消耗能量做功，将热量从冷水传递到冷却水；

(3)冷却水的热量被冷却塔喷淋气化，传递给周围大气。

空调在创造舒适环境的同时，消耗了大量的能源和淡水，排放到大气中的热量和CO2气体污染了环境。

中央空调系统制热运行过程

中央空调系统的运行过程本质上是热量传递的过程。

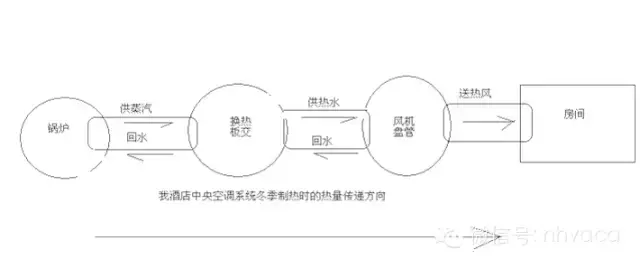

中央空调制热时，制热时典型的传热过程如下：

(1)管道煤气燃烧加热锅炉中部的水，产生蒸汽热量，

(2)通过管道输送到板结处，热量通过板结传递到热水管道；

(3)热水管将热量送到风机盘管，盘管通过空气将热量送到室内。

空调在创造舒适环境的同时，消耗了大量的能源和淡水。

风机盘管工作及控制原理

半集中式空调系统：（风机盘管新风机组）

有新风集中处理和分配，也有空调房间末端设备(如风机盘管)对室内循环空气的局部处理。具有前两种系统特征的系统称为半集中式系统。

控制方式

简单控制

使用三速开关直接手动控制风机的三速转换和启停。

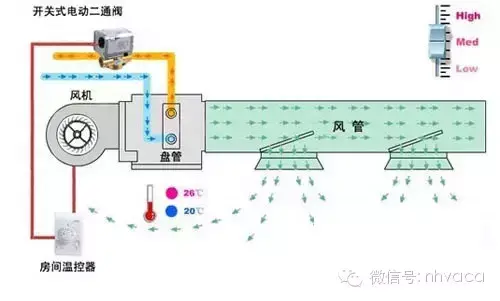

温度控制

STC系列温控器根据设定温度与实际检测温度的比较和计算，自动控制STV系列电动二/三通阀的开启和关闭；直接控制风机的三速转换和启停，从而通过控制系统的水流量或风量来达到恒温的目的。

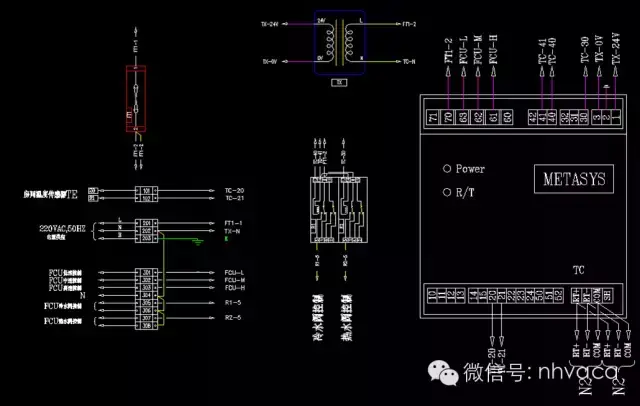

双风机盘管接线

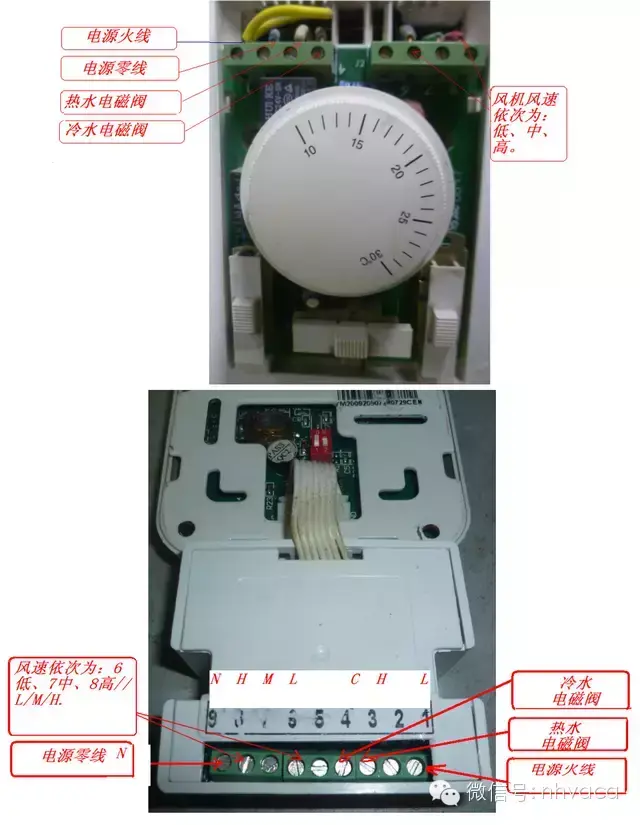

办公区域面板

后场机械面板

常见样式

水平隐藏式风机盘管装置(带波纹管)

水平外露风机盘管机组

立式隐藏式风机盘管

立式风机盘管机组

II型出风口风机盘管

卡式四出口风机盘管

壁挂式风机盘管

立式柜风机盘管(俗称水温空调)

手风琴

风机盘管所说的排是指风机盘管表冷器的铜管排。一般两排是两排铜管，每排八根，一共16根铜管。三排是三排铜管，每排八根铜管，一共二十四根铜管。铜管越多，制冷效果越好。

二：控制：

普通风机盘管夏天用冷水制冷，冬天用热水供暖。

四。控制：

用在比较豪华的地方，可以同时取热水和冷水，也就是有些房间可以制冷，有些房间可以根据需要供暖。

低噪声电机线圈及其类型

叶轮

参数变化对性能造成的影响

风机盘管进出口温差增大时，水量减少，换热盘管传热系数降低。此外，传热温差也发生了变化。因此，风机盘管的制冷量随着供回水温差的增大而减小。据统计，当供水温度为7，供回水温差从5增加到7时，制冷量可减少17%左右。

从哪里看风机盘管的质量

冷却(加热)量的保证

供气量的保证

噪声的数值比率

冷凝水无泄漏

电器设计的合理性

钣金零件设计的合理性

如何鉴别风机盘管的优劣

听噪音——高频可以去掉，低频很难消除。

看做工——毛刺，缝隙，说明书，保修。

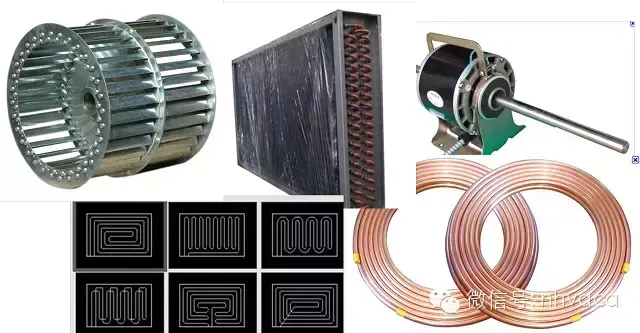

比较电机、风扇、水盘、盘管的材质。

是电机机组的核心部件，常州好。

风扇：噪音的来源

水和保温：滴水的原因

线圈：亲水铝好(蓝色)

风机盘管系统设计

半集中式空调系统：除了集中式空调房间外，房间内还设置有末端设备(二次设备)。

典型：风机盘管+新风系统

盘管：风机盘管(FC)

风机盘管机组：风机盘管机组(FCU)

1.系统结构

FCU由风机、盘管和外壳组成。

使室内回风直接进入机组进行制冷、除湿或制热。

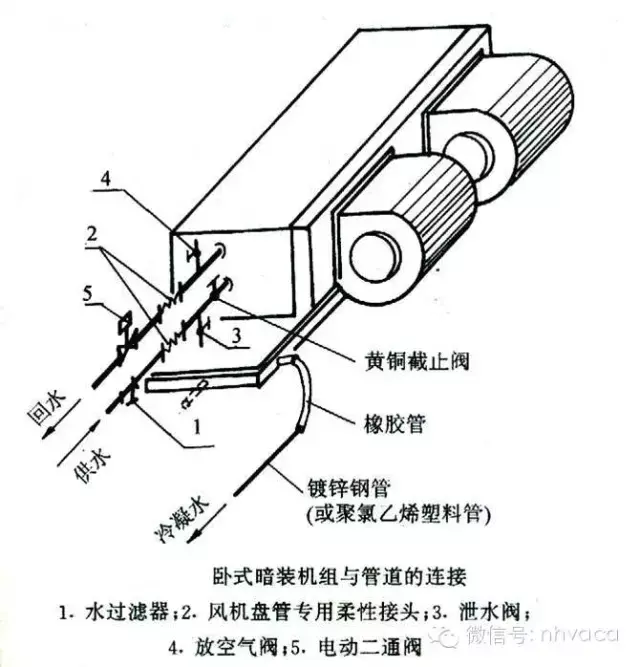

连接到FC的水管有：

(1)供水管道

(2)回油管

(3)冷凝水管

思考：三根水管的空间位置是什么？

自动排气阀应设置在给水和回水管道的高点，也应设置在局部高点。

冷凝水管集中收集后排放至污水池、冷凝水立管等。地漏、厨房、卫生间等。

如果可能，尽量提高冷水入口温度，降低热水入口温度。风机冷水入口温度一般为7 ~ 10，冷水温升为5；

热水入口温度一般为50 ~ 60。

调节

一般是风量调节(调节单向电容调速电机的输入电压)，水量调节也有。

调节盘管旁边还有一个通风门，用来调节室温。新风供给方式

1.室内浴室、卫生间排气形成的负压自然渗透到新鲜空气中。

优点：初投资和运行费用经济缺点：室内卫生条件差，室内温度场不均匀。

适用于室内人少，要求不高的场合。

2.新风引入墙洞，直接进入机组。

如果风机盘管安装在外墙上，可以采用这种方法。

虽然可以保证新风量。但管理麻烦，新风口会损坏建筑立面，增加污染和噪音。适用于要求不高的建筑。

为节约能源，应设置带全热交换器的风机盘管，外墙应设置两个新风和排风出口。

3.新风由独立的新风系统供给。

该方案提高了系统调节和运行的灵活性，可以适当提高供给风机盘管的水的温度，改善水管的结露现象。应用广泛。

新风与风机盘管的混合方式：

(1)新风和风机盘管送风独立送入室内。

(2)新鲜空气与风机盘管送风混合。

(3)新风与风机盘管回风混合。

设计风机盘管加新风系统时应符合GB 50189-200 《公共建筑节能设计标准》中5.3.12的规定

根据使用要求和建筑条件，选择风机盘管类型和系统布置，确定新风供给方式和水管系统类型；

根据所需制冷量和计算风量，选择风机盘管，但应注意不同的工况。

选择风机盘管：

一般根据中档制冷量选择，查看风量，看热量是否满足。

双水管系统：一路供水一路回水的风机盘管水系统。

夏天提供冷水，冬天提供热水。

三管系统：两根供水管和一根回水管。

适用于一年四季都有空调，建筑物内负荷变化较大的场合。

缺点：有混合损耗。

四管系统：两条供水管和两条回水管。

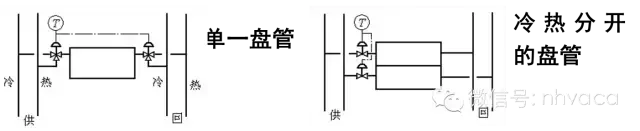

水管系统和盘管的四种连接方式：

采用四水控制，初期投资相对较高，但运行经济。

常用于对舒适度要求较高的建筑。

水系统的设计和水力计算与供热管道相同，如：管道有排气所需的坡度；系统配有膨胀水箱等。

水系统的调节和控制：

可变水量模式(采用按方位分区的区域控制模式)

可变水温模式(区域控制水温)

优势：

布局灵活，每个房间可以独立调节室温；

房间之间的空气不互相勾结；

投资少，使用灵活性高等特点。

缺点：

对本单位的生产有较高的质量要求；

每个FC都必须连接冷凝水管，其排水坡度有时可能会影响吊顶的布局和高度，或导致排水坡度不佳；

除非新风系统采用双风量(或变风量)模式，否则过渡季节很少使用室外空气；

如果常年以低新风比运行，室内空气质量会很差。

因为FC有旋转设备，所以不应该在能产生引起爆炸危险的气体和粉尘的房间里使用。

由于噪音的限制，盘管机组的风机转速不能太高，所以机组的剩余压头很小，气流组织有限，适用于进深小于6m的房间。

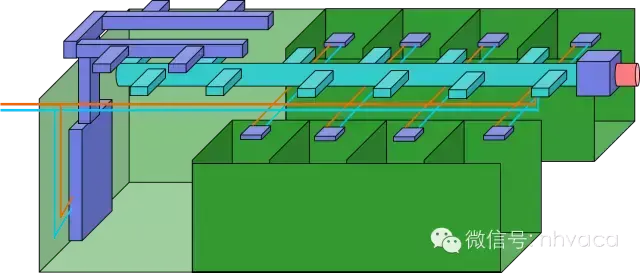

具有独立新风系统的空气处理过程

1.制冷机及其控制

1.描述

由于冷水机组已由设备供应商的智能控制器提供，系统仅考虑对冷水机组的监控和简单控制。

2.可以实现以下功能

(1).联动启动序列

冷却塔风机-冷却塔电动蝶阀-冰箱冷凝器-电动蝶阀-冷却水泵-冷冻水蒸发器-电动蝶阀冷冻水泵-冷水机。

(2).联动停止序列

冷冻机(延时5分钟)冷冻水泵冷冻机冷凝器电动蝶阀冷却水泵蒸发器电动蝶阀冷却塔电动蝶阀冷却塔风机

(3)压差旁路监控

主进水管和主回水管上设有压力传感器。通过计算供水和回水之间的压差，将该压差与设定值进行比较。电动两通阀通过PI调节来调节，使压差保持在设定范围内。当冷却器系统停止时，旁通阀完全关闭。

(4)机组的优控制

根据冷源系统的总负荷(冷冻水与回水温差总流量)控制冷水机组的台数，使冷水机组台数与负荷相匹配，实现冷水机组的优启停时间控制。根据供/回水总管的温度变化，通过特定的算法计算出系统的热负荷，并根据变化调整冷水机组的数量，从而达到优化节能的目的。

(5)冷却塔的优化控制

检测负荷侧实际负荷，自动分组开启冷却塔数量，达到了节能的目的。

(6)平衡运行控制

自动累加每台冷水机组的运行时间，优先考虑运行时间相对较短的机组，使每台机组的运行时间大致相等。

(7).显示

显示冷水机组、水泵和冷却塔的运行状态和故障状态，以及电动蝶阀和水流开关的状态。

(8)记录

中心站显示彩色动态

风机盘管是空调系统的末端设备。一般风机盘管可以调节其风机转速(或通过旁通阀调节通过盘管的水量)，从而调节输送到室内的冷/热，实现室内温度调节。风机盘管调节室内湿度的工作过程和原理是类似的。

冷却/加热风扇的自管控制示意图

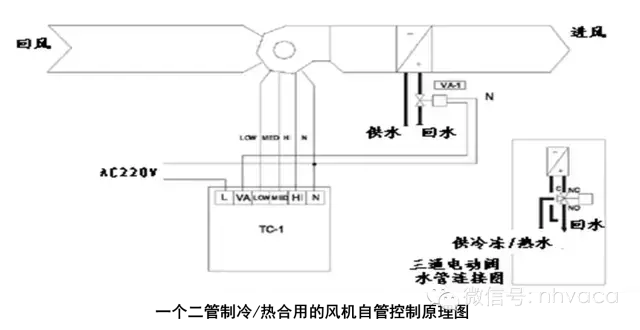

风机盘管第二根管道的温度控制系统由温度控制器TC-1和电动阀VA-1组成。控制器TC-1的作用是检测室内温度并与控制器设定的温度进行比较，根据比较结果控制电动阀VA-1的开启和关闭，从而保持室内温度恒定。

TC-1检测室内温度，并将其与设定温度进行比较。当室内需要冷空气或热空气时，控制器打开电动阀和风扇，向室内供应冷或热。

对于TC-1机型，当室内温度低于5时，风机会自动启动，防止盘管冻裂(此功能可以设置)。

独立风机盘管机组的温度控制器没有网络通信接口。温度控制器安装在空调房里。恒温器的设定温度一般在5 ~ 30范围内可调。通过操作温控器上的“高、中、低”三档开关，控制风机盘管中的风机以“高、中、低”三档速度运行。

空调系统在夏季模式下工作时，空调水管供应冷冻水，温控器选择开关应设置在“COOL”位置。当室温升高超过设定温度时，恒温器的触点接通，电动阀打开，风扇运转，风机盘管冷却室内空气；当室温在冷空气的作用下降到设定温度以下时，节温器的触点断开，电动阀关闭，风机停止运转，风机盘管停止对室内空气的冷却。从而通过往复循环使室温保持在一定范围内。

风扇的冷却/加热可以通过控制盘管中的水量、空气旁路、风扇速度或三者的组合来控制。冷却/加热的控制可以手动或自动完成。

风机盘管机组的选择

1.新鲜空气系统

新风系统仍然可以24小时不开窗引入室外新风，排除室内浑浊有害空气。新风系统由风机、进风口、出风口以及各种管道和接头组成。安装在天花板上的风扇通过管道连接到一系列的出风口。当风机启动时，被污染的室内空气通过出风口和风机排出室外，使室内形成负压，室外的新鲜空气通过进风口进入室内，室内人员可以呼吸到高质量的新鲜空气。这是新鲜空气系统。

正负压力不平衡导致空气流动。一般来说，根据新风由封闭房间一侧的专用设备送入室内，再由另一侧的专用设备排出室外，室内就会形成一个“新风流场”，从而满足室内新风换气的需要。

2.风机盘管机组的工作原理

风机盘管是中央空调系统中应用广泛的末端设备。风机盘管的全称是中央空调风机盘管。房间局部吊顶的风口隐藏着风机盘管，不断给我们带来舒适的温度。

(1)风机盘管控制方案的分类

风机盘管控制大多采用局部控制方案，分为简单控制和温度控制：

风机盘管简单控制：利用三速开关直接手动控制风机的三速转换和启停。

盘管温度控制：根据设定温度与实际检测温度的比较计算，利用温控器自动控制电动二/三通阀的开闭，风扇的三速转换，或直接控制风扇的三速转换和启停，通过控制系统的水流量或风量来达到恒温。

(2)风机盘管机组的组成

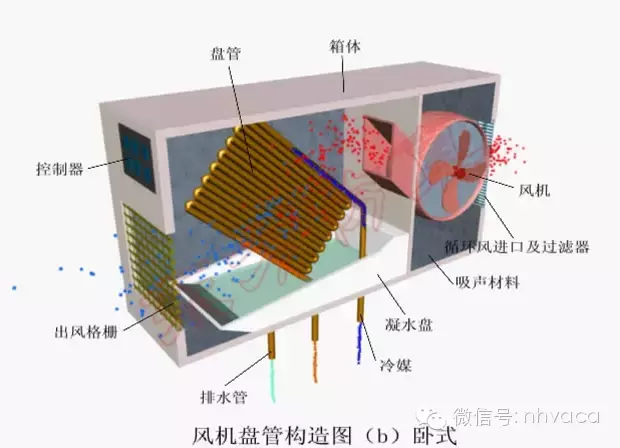

风机盘管主要由风机、换热盘管和外壳组成。按风机盘管外部静压可分为标准型和高静压型，按热ex数可分为两排和三排

在风机盘管机组的帮助下，室内空气不断循环，使其通过盘管得到冷却或加热，从而维持室内所需的温度和一定的相对湿度。盘管使用的冷水或热水由集中的冷热源供给。同时，新风空调室集中处理的新风通过专用新风管道输送到各个空调房间，满足空调房间的卫生要求。

与集中式系统相比，风机盘管空调系统没有大风管，只有水管和小新风管道，具有布置安装方便、占用建筑空间小、独立调节性好等优点。广泛应用于温湿度精度要求低、房间数量多、房间小、独立控制的舒适性空调系统。

风机盘管的工作原理没有中央空调那么复杂。其实我们可以把风机盘管看成一个电风扇，但是这个电风扇吹出来的风就是我们需要的温度。目前市场上有很多风机盘管。很多公司为了节约成本，会选择国产风机盘管，而不是进口中央空调机组，这样不会影响整个中央空调系统的运行和使用效果。

风机盘管加新风系统的优势(与全空气系统相比)

优点：1。控制灵活，具有单独控制的优点，可以灵活调节各个房间的温度，根据房间的使用情况决定风机盘管的启停；

优点：风机盘管体积小，占地面积小，便于布置和安装，甚至适用于旧建筑的改造；

优点：易于实现系统分区控制，系统可根据房间朝向、使用目的、使用时间等划分为若干区域系统。可以实施分区控制；

风机盘管加新风系统的缺点(与全空气系统相比)

缺点：由于机组分散，机组数量多，维护管理工作量大；

缺点：室内空气质量差，难以进行二次过滤，容易发生冷凝水渗漏事故。

缺点：风机盘管方式本身难以解决新风量问题。由于单元风机静压小，气流组织受限，对于进深小于6m的房间比较实用。

风机盘管加新风系统的优缺点并存。合理的设计、恰当的设备选择和正确的施工安装可以减少风机盘管加新风系统带来的缺陷。以上只是了解风机盘管加新风系统的优缺点，对于设计师来说，可以取长补短。对于消费者来说，可以趋利避害，选择适合自己的空调系统。

解释

风机盘管作为中央空调系统的末端设备，广泛应用于许多公共场所。其主要特点如下：

(1)、自成一体，调节灵活。风机为三档变速，水路系统可根据用户室温设定，通过冷热水自动控制的温度调节阀进行调节，使每个房间都能独立调节室温，满足不同空调的客户需求。房间不用的时候，可以手动关机，也可以定时自动关机，还可以让开发商避免一次性投入过多，方便其滚动开发。可以根据顾客的情况开不同的房间。从而降低整个系统的运行成本。

分区控制整个系统很容易，可以根据方位、楼层、用途、使用时间等分成几个区域。并且可以根据不同客户的需求进行分区控制，避免了大型风洞系统集中控制不合理的一面。

(2)风机盘管体积小，布置灵活，安装方便，占用建筑空间少，便于室内施工。但如何根据业主的不同需求，结合设计图纸选择更好的风机盘管在实际工程中应用，应充分考虑以下几点：

1)、检查冷却能力

一般根据计算的冷负荷来选择产品，但需要注意的是，不同的新风供给方式会导致风机盘管的冷负荷不同。新风通过外墙直接送入室内时，风机盘管的制冷量=室内冷负荷和未经热湿处理的新风冷负荷；设置独立新风系统时，风机盘管的制冷量=室内冷负荷。目前市场上的产品一般都是标称制冷量，但实际运行的制冷量应该是制冷量单位时间内平均运行时间，即改变运行时间或风量都会影响机组的输入制冷量。因此，标称制冷量越高越好。如果只按制冷量高来选择机组，制冷量过大，会造成开机率低，换气次数减少，室温梯度增大，系统容量和设备投资增加，空调能耗增加，空调效果下降。所以制冷量只是设备选型的必要条件之一，其他因素也要考虑进去。

2)、风量检查

根据主要房间的质量要求检查换气次数。送风温差越小，换气次数越多，空气质量越好，会越舒适。为什么有些空调房会有异味，会生闷气，就是风量检查没有处理好。因为风机盘管的标称风量是在无水、空气进出口压差为零的情况下测得的，所以存在一些不切实际的因素。所以实际确定风量就是要扣除这种理想状态下的风量值。通过经验计算，这个补充风量应该占标称风量的20-30%。

3)、送回风模式

送风和回风方式形成所谓的气流组织，其合理与否直接影响空调房间内温度场和速度场的均匀性和稳定性，即空调效果的好坏。合理的配风要求有一定的送风速度，避免气流短路，保证一定的射流长度。风速取决于机外静压、送风量、送风口等因素。如果外部静压过低，风量会减少，幅度会减小，房间冷热不均，图上设计气流组织与实际运行状态相差较大。所以要根据实际的建筑格局，房间的结构形式，进深和高度等。风机盘管型号应根据中档风量和风速指标选择。目前市场上风机盘管的外静压值并不是各个厂家统一标定的，差别较大。此外，部分工地采用卧式暗装机组，外接短风管和过滤器，进回风格栅电阻值较大。因此，风机盘管机组在实际订购时确定外静压值为30Pa，有些房间甚至选择外静压值为50Pa的机组，大于常规的20Pa左右的阻力值，因此在实际运行中保证了良好的均匀性。

冷水机组、风机盘管及控制系统

1.风扇有噪音；

2、风机不能启动或运行缓慢；

3.空调效果差或没有；

4.空调有异味；

5.空调漏水了。

三. 风机盘管加新风系统

1.温度开关损坏；用电笔测量温控开关的输入端和风扇的输出桩头是否有电。如果判断温度开关损坏，可以更换或修理温度开关。

2、跑步速度慢；a、感觉风扇表面温度是否正常；b、停机后手动转动扇叶，感觉转动是否灵活；如果有阻力，更换风扇轴承；c、如果手动盘运行正常，更换启动电容；d、测量电机线圈的电阻；如果不正常，更换电机。

风机盘管常见故障现象

1、打开盘管排气阀，检查系统的循环水温度是否正常；

2.检查入口和出口温度；a、温差很小，打开盘管ex

，如门窗未关空气对流后，空调就没有效果，应与客户做好解释工作，c、进出口温差偏大出风口风量小，检查进风口滤网是否有灰尘，检查风机转速是否正常。

空调有异味

1、检查、清洗进风口风滤网；

2、检查盘管翘片是否有灰尘，如果有灰尘应实施清洗方案；

3、检查风管内是否有异物、灰尘、积水等，清洁干净去除异味。

4、检查积水盘有没有异物。

空调漏水

1、排水不畅，a、检查节水盘是否堵塞，b、检查排水管是否堵塞，c、检查排水管道坡度是否合理。

2、保温层脱落，恢复保温层。

3、排气阀漏水，关紧排气阀。

4、软管、阀门、管件漏水，关闭总阀再进行更换。

空调水管爆管紧急处理

1、打开泄水阀排水减压；

2、关闭空调主机、膨胀水箱补水阀增压泵、 循环泵；

3、关闭爆管区域总阀；

4、关闭爆管区域电源；

5、危及到电梯时，关闭电梯电源，尽量停到高于爆管楼层；

6、及时挪开重要物资，清理积水。
