如何测量空调外机风机电容,风机电容与压缩机电容

1. 安装位置

压缩机和室外风扇电容器的安装位置见下图。压缩机和室外机风扇安装在室外机中，因此压缩机电容器和室外机风扇电容器也安装在室外机中，并安装在室外机专门设计的电气控制箱中。

2. 主要参数

以及压缩机和室外风机的主要参数，如图所示。

容量：由压缩机或室外风扇的功率决定，即针对不同的功率选择不同容量的电容器。常用电容器的使用规范。

悬挂式室内风扇的电容容量：1~2.5UF

机柜室内风扇电容容量：2.5~5UF

室外风扇电容容量：2~7UF

压缩机电容：20~70UF

耐压：电容器工作在交流(AC)电源下，电压为220V，所以耐压通常为450V (450VAC)。

CBB61 (65):非极性聚丙烯薄膜交流电容器，稳定性好，耐冲击电流，过载能力强，损耗低，绝缘电阻高。

3. 综述

英文符号：风扇盖和压缩机盖。

功能：压缩机和室外风扇在启动时使用。当单相电动机连接到电源时，电容器首先被充电，使得电动机的起动绕组中的电流在绕组90之前流动。产生旋转磁场，电机运转。

特点：由于是无极性电容，两组端子作用相同，使用上没有正负之分。

普通空调制冷量与压缩机启动电容容量的对应关系：

1P(制冷量2500w): 25uf

1.5P(制冷量3500W): 35UF

2P(制冷量5000w): 50uf

3P(制冷量7000w): 70uf

风扇转速的快慢与电容容量无关。决定风扇转速的因素是线圈的极数。比如通过增加电容容量来提高风扇转速的想法是不可取的，容易因过热损坏风机盘管。风扇极数与转速(r/min)的对应关系：

2:2900转/分钟

4:1450转/分钟

6:950转/分钟

8:720转/分钟

更换风扇电容器和压缩机电容器时，应根据原电容器容量和耐压值进行选择。一般耐压为450V AC，容量误差应在原容量的20%以内。如果相差太多，电机很容易损坏。

4. 压缩机电容接线端子

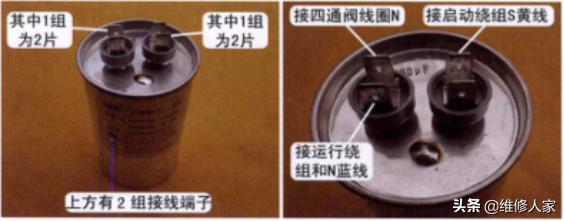

压缩机电容器端子见图。上部有两组端子板，每组有两块，连接到压缩机线圈的启动和运行绕组。组1仅使用一片，连接到启动绕组(黄线)；由于N零线(蓝线)直接连接到运行绕组(蓝线)，另一个电容器组的一片连接到运行绕组，一片连接到四通阀线圈的N端零线。

5. 检查方法

(1)根据外观判断压缩机容量

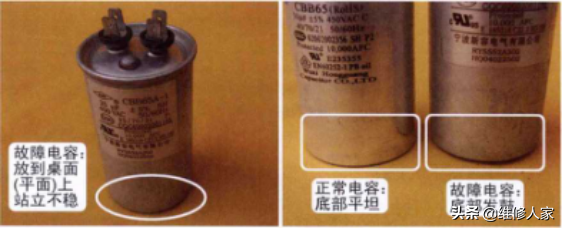

压缩机电容见图。如果电容底部膨胀，在桌面(平面)上左右晃动，说明电容没有电容损坏，可以直接更换。普通电容底部平坦，放在桌面上很稳定。

如果电容器底部鼓起，一定是损坏了，可以直接更换；如果电容底部是平的，就不能说是正常的，要用其他方法检测或者更换。

(2)充放电法

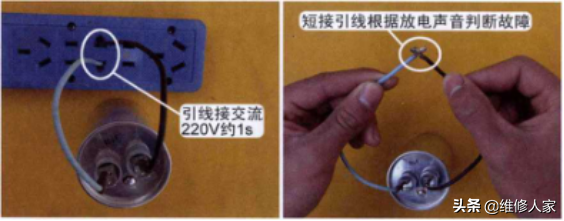

充电方法如图所示。将电容器的端子连接到两根导线上，施加交流电源(220V)给电容器充电，然后短接导线两端，使电容器放电。根据放电声判断故障：

声音很大，电容正常；

声音微弱，容量降低；

没有声音，电容没有容量。

(3)万用表检测

由于普通万用表不具备电容检测功能，在使用电阻测量时容易造成误判，因此应选择具有电容检测功能的万用表或专用仪器进行电容检测。

万用表测量档见图。本例选用某品牌VC97万用表，检测容量为200 nF，其特点是检测无极性电容时，可以用万用表探针直接检测；与其他品牌或型号的万用表不同，它是必要的

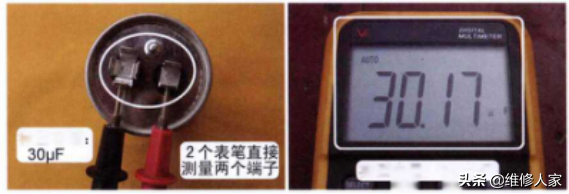

如图所示，用万用表测量电容。测试时，将万用表拨到电容块上，关闭空调电源，拔掉压缩机电容两组端子的引线，用两个探针直接测量两个端子。以标称容量为30UF的电容器为例，实测容量为30.1UF，说明实测电容正常。
