电动机接线盒内部图片说明(电机接线盒进线方式)

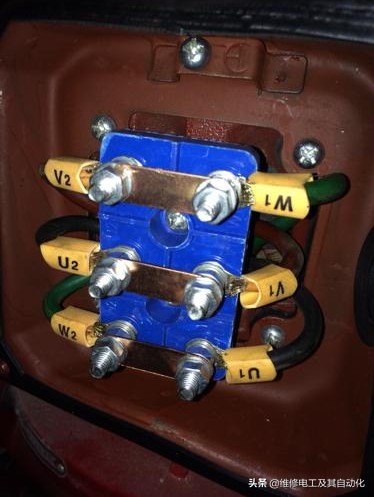

一般在电机接线盒里有一个接线板，电机三相绕组的六端分上下两排排列。按照规定，上排三个接线桩从左至右编号为U1、V1、W1，下排三个接线桩从左至右编号为W2、U2、V2。所有电机必须根据本法规进行制造和维护。

接线时注意以下几点：

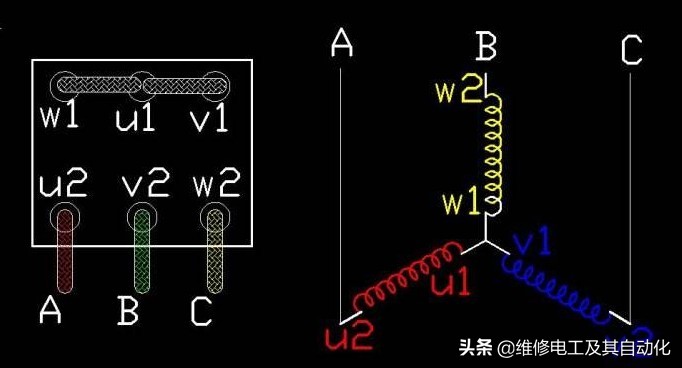

(1)根据电机铭牌上标注的额定电压和接线方式，确定电机接线桩的连接方式。比如铭牌上标注了380V 连接，就要按照下图连接；如果标记了380V Y连接，则应按下图所示进行连接。

(2)将操作开关引出的三条线头分别接在W2、U2、V2上(电机接线盒的出线口一般在底部，方便接下一排)。如果电机反转，将任意两根电线的末端换到接线柱上就可以正转。

(3)如果使用星三角启动器，应使用六根相同型号和规格的导线。每根线的两端都要做好标记，六根线的一端要与接线盒内的六根接线柱连接，另一端的六根线的一端要与星三角启动器相应的接线柱连接。

(4)接头头前，将管口至端子堆的导线(三根或六根)用绝缘胶布包在一起，包两层(从靠近管口的地方开始)，同时封堵管口，防止水滴和杂物进入管内；如果线嘴和接线盒之间有连接结构，则不需要缠绕。
