YXKS系列高效高压三相异步电机
YXKS系列高效高压三相异步电机
交直流高压电机
YXKS系列电机产品概述: YX、 YXKS .YXKK10kV系列高效高压三相异步电动机是我公司21世纪的新产品,积累了我公司60多年长期的高压三相异步电动机系列设计制造的经验,开发的新一代高效节
YXKS系列高效高压三相异步电机

YXKS系列电机产品概述:

YX、YXKS.YXKK10kV系列高效高压三相异步电动机是我公司21世纪的新产品,积累了我公司60多年长期的高压三相异步电动机系列设计制造的经验,开发的新一代高效节能电机产品,可与普通Y系列高压三相异步电机互换,提高企业的运行效益,节能减排。

本系列电动机的功率等级和安装尺寸及公差均符合国家标准GB/T755《旋转电机定额和性能》国际电工委员会标准IEC34-1《旋转电机定额和性能》和GB/T13957及机械行业标准」B/T10446等,电气性能方面由于在上述标准基础上损耗降低了20%,能效等级执行GB30254-2013的2级能效。

本系列电动机的外壳防护等级根据GB/T4942.1和IEC34-5《旋转电机外壳防护等级》的标准分别有IP23、IPw24IP44和P54四种,如果用户需要其它防护等级可另行供货。

本系列电动机的冷却方法根据GB/T1993和EC34-6《旋转电机冷却方法》的标准分别有IC01IC81W、IC86W、IC611、IC616、IC666。如果用户需要其它冷却方法可另行供货。

本系列电动机的结构及安装型式为MB3(卧式带底脚),符合GB/T997和EC347《电机结构及安装型式代号》的规定。

YXKS系列高效高压三相异步电机

YXKS系列电机优势特点:

1、优化的电磁设计

本系列电动机应用了有限元方法分析电磁性能、发热及机械应力和变形并进行了电磁优化设计,对尺寸、气隙、槽配合及槽形进行了全面优化,电机的尺寸达到合理的匹配,电机的性能达到佳。

2.低谐波绕组

本系列电动机采用低谐波烧组,降低电机的定子铜耗和杂散损耗,提高电机的运行效率。

3.高强度磁性槽楔

我公司经过长期研究,采用高强度磁性槽楔,稳定的槽楔紧固工艺和材料,成功地解决了磁性槽楔脱落的问题,提高了电机的电气性能。

4.优化的通风冷却系统

采用后倾离心式风扇,轴流风扇等,优化电机内、外通风系统,提高冷却效果,降低电机特别是高速电机)的通风损耗,降低通风噪音,提高电机效率。

5.绝绿系统

本系列采用各种性能得到全面提升的绝缘系统,电压特性温度特性、弯曲强度、击穿电压试验、热老化电老化试验均表明本系列绝缘系统达一流水平。本系列采用优质云母带,环保浸渍树脑井在数控绕线机、涨型机及包带机上完成线圈制作的每道工序,后经vP处理。因此绝缘性能可靠,机械强度好,防潮能力强。

6.高效率

本系列电机的效率在B/T10446、GB/T13957的效率基础上降低损耗20%,效率设定GB30254-2013的2级能效要求,为真正意义上的高效率电机,可大幅提高客户的运行效益,比3级能效产品为用户节电20%以上,为国家节能惠民工程产品。

YXKS系列电机使用范围:

本系列电动机可用于据动各种通用机械如压缩机、通风机水泵、切削机床、运输机械及其他机械设备,在矿山,机械行业、石化行业、发电厂等各种工矿企业中作原动机使用。用以动大转动惯量的鼓风机、磨煤机、轧钢机、卷扬机、破碎机、皮带机等机械的电动机应在订货时提供有关技术资料,签订技术协议,作为电机特殊设计的依据,并选用派生系列的专用电动机,以确保电机可靠运行。

YXKS系列电机正常工作基本条件:

a、海拔不超过1000m;

b、高环境空气温度不超过40℃低环境空气温度对采用滚动轴承的电动机为15℃,对采用清动轴承的电动机为5℃对YXKS系列电动机为5℃;

c、对YXKS系列电动机,冷却器入口处冷却水温度不超过33℃,低温度为5℃;

d、湿月月平均高相对温度为90%,同时该月月平均低温度不高于25℃;

e、电源频率为50Hz±1%;

f、工作电压变化范围不大于额定电压±5%;

g、电动机定额为连续工作制SI。

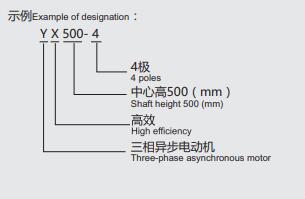

YXKS系列电机型号说明:

电动机型号按GB4831的规定由产品代号、规格代号二部分依次排列组成,产且代号由电机系列代号表示,含义如下:

YXKS系列电机结构说明:

YX为基本系列,防护等级为P23,冷却方法为C01,将其机座顶部防护拆去,并安装不同的防护罩域或冷却器)即可派生各种不同防护等级及冷却方法的电机,如YXKS空水冷却、YXQF(气候防护)、YXKK空空冷却等系列电机

电动机采用国际上流行的箱式结构,机座和端盖均由钢板焊接制成,刚度好、重量轻、拆下防护罩〔或冷却器后可以观察和触及电机内部,便于电动机的安装、维修。

定子采用外压装结构。定子绕组采用F级绝缘材料和防晕材料,绕组端固定采用特殊绑扎工艺、牢固可靠,整个定子采用真空压力浸F级无溶剂漆(vP1)处理。由此,电动机具有优良可靠的绝缘性能和防湖、抗冲击能力。本系列电动机H400-H710均采用磁性福楔,不接受要求非磁性梧楔订货。

本系列电动机鼠笼转子大部分采用铜条转子,鼠笼铜条转子采用先进可靠的焊接工艺,并经槽内紧固处理,运行可皋,少量采用铸铝转子。

轴承有滚动轴承和滑动轴承两种型式,依电动机功率大小及转速而定,其基本型式的防护等级为P44,如电机具有较高的防护等级时,轴承的防护等级也随之提高。

采用滚动轴承结构的电机均有不停机加油和排油装置,并配备专用加油工具。

主出结盒为密封结构,防护等级为IP54.一殷装于电机右侧从轴伸端右,根据用户需要也能装于左侧。出线盒的进线孔可朝上、下、左、右四周转换。盒内有单独的接地端子。

二极电机轴承采用滚动轴承(H400-H500)或滑动轴承(H500及以上)结构滑动轴承采用油环和压力油循环复合润方式。

本系列电机的内、外风扇均有方向性,电机只能接指定旋向旋转二极电机外挂风机呤却方式C616)空一空冷却结构,需要低压电源

订货须知:

尊敬的客户您订货时除了需提供您所需的电机型号的基本参数外,还需注意如下一些问题请务必认真阅读以下项次,以确保您的需求能够得到满意、迅速的答复。如没有提出特殊要求,我公司将默认按国标及我公司标准生产。

1.噪声如果有特殊要求需提供给我们(详见噪声国家标准);

2.振动如果有待殊要求须提供给我们(标准值为:振幅0.037mm;振速23mm/s,详见振动国家标准)

3.启动次数如果有特殊要求须提供给我们(标准为冷态2次,热态1次)

4.旋转方向必须告知我们(标准为从电机轴伸端往方向看为顺时针,电机必须主明旋向)

5.电机负载类型请提供给我们(如:风机、水泵、磨机、破碎机、压缩机、轧钢机、磨盘机等。)

6.负载转动惯量如果有特殊要求须提供给我们。

7.传动方式是什么请告知我们。(如带液力耦合器或带齿轮箱或直核连接)

8.连轴形式是什么请告知我们(如联轴器或者皮带轮,皮带张力是多少也需告知)

9.电机上是否提供编码器接口。

10.您所需电机是否在高原使用?(电机运行海拔超过1000米需特殊设计)

11.电机运行的环境温度是多少请告知我们。

12.电机是否在湿热地区使用?

13.电机是否在户外使用?

14.电机是否在海边使用?

15.防腐是否有要求?(如F1轻度腐蚀、F2中度腐蚀、F3强腐蚀)

16.轴承采用何种形式?(如滚动轴承或者滑动轴承)是否需要进口轴承?(SKF、FAG、NSK、国产)

17.轴承是否承受推力?

18.轴承是否有绝缘要求?

19.是否需要我们提供稀油站?

20.如果需要稀油站是否有特殊要求?(无要求即是采用国产元件)

21.您所需电机是否备品电机?是的话请提供我公司原电机的生产序号。

22.中性点是否需要引出?

23.是否需要CT?如果需要CT安装位置在主出线线盒还是中性点出线盒?

24.如果需要CT,数量是多少?

25.是否需要加装防潮加热器?

26.是否需要加装测振传感器?

27.测温元件是否有特殊要求?

28.转子鼠笼材料是否有特殊要求?(如铸铝、铜排、梯形铜排)

29.油漆颜色是否需要指定?(我公司默认颜色为室内“深豆绿”、室外为“淡灰”,其它参考本资料附件的“油漆颜色”)

30.电机是否需要双轴伸?

31.请明确出线盒位置(标准是从电机轴伸端往电机方向看出线盒安装在右边)

32.电机力矩倍数如果有特殊要求须提供给我们。

33.电机启动力矩倍数如果有特殊要求须提供给我们。

34.电机启动电流倍数如果有特殊要求须提供给我们。

35.功率小于等于355KW的高效电机虽不在财政部补贴范围内,但建议客户仍然采用高效电机。

36.中心高小于等于H710的高效电机一律全部采用磁性槽楔。

YXKS系列高效高压三相异步电机技术数据:



型 号
Type

额定功率
Rated
Power
(kW)

定子电流
Stator
Current
(A)

额定转速
Rated
Speed
(r/min)

效 率
(%)

功率因数
Power
Factor
(COSΦ)
转矩
Maximum
Torque
额定转矩
Rated Torque
TM
TN
堵转转矩
Locked
-rotor
 Torque
额定转矩
Rated
Torque
Tst
TN
堵转电流
Locked
-rotor
Current
额定电流
Rated
Current
Ist
IN

年节电量
Annual
Capacity   of Electricity Saving
(kWh)

重 量
Weight
(Kg)

1000-8
6300 437 745 96.8(96.0) 0.86 1.8 0.6 6.5 433884 32000
7100 486 745 96.9(96.1) 0.87 1.8 0.6 6.5 487968 33200
8000 547 745 97.0(96.2) 0.87 1.8 0.6 6.5 548685 35000
9000 614 745 97.0(96.2) 0.87 1.8 0.6 6.5 617271 36800

1120-8
10000 683 745 97.1(96.3) 0.87 1.8 0.6 6.5 684439 41500
11200 765 745 97.1(96.3) 0.87 1.8 0.6 6.5 766571 43500
12500 854 745 97.1(96.3) 0.87 1.8 0.6 6.5 855548 45500

450-10
220 19.6 595 92.4(90.6) 0.70 2.0 0.8 5.5 37843 4250
250 22.3 594 92.6(90.8) 0.70 2.0 0.8 5.5 42816 4400
280 24.2 594 92.9(91.2) 0.72 2.0 0.8 5.5 44946 4550
315 27.1 594 93.2(91.6) 0.72 2.0 0.8 5.5 47229 4700


500-10
355 30.4 593 93.5(92.0) 0.72 2.0 0.8 5.5 49523 5100
400 34.3 593 93.6(92.1) 0.72 2.0 0.8 5.5 55681 5350
450 35.5 592 93.8(92.3) 0.78 2.0 0.8 5.5 62372 5600
500 39.4 592 94.0(92.5) 0.78 2.0 0.8 5.5 69005 5850
560 44.0 592 94.1(92.6) 0.78 2.0 0.8 5.5 77120 6100

560-10
630 49.5 594 94.3(92.9) 0.78 2.0 0.8 5.5 80544 6650
710 55.6 594 94.5(93.1) 0.78 2.0 0.8 5.5 90385 6950
800 62.4 594 94.9(93.6) 0.78 2.0 0.8 5.5 93666 7250
900 70.0 594 95.1(93.9) 0.78 2.0 0.8 5.5 96754 7550

630-10
1000 77.8 595 95.1(93.9) 0.78 2.0 0.8 5.5 107504 10300
1120 84.9 595 95.2(94.0) 0.80 2.0 0.8 5.5 120150 10600
1250 94.7 595 95.3(94.1) 0.80 2.0 0.8 5.5 133813 10900
1400 106.0 595 95.3(94.1) 0.80 2.0 0.8 5.5 149870 11200

710-10
1400 104.7 596 95.3(94.4) 0.81 2.0 0.7 6.0 112046 12400
1600 119.7 596 95.3(94.5) 0.81 2.0 0.7 6.0 113704 12700
1800 134.5 596 95.4(94.6) 0.81 2.0 0.7 6.0 127648 13200
2000 147.5 596 95.5(94.7) 0.82 2.0 0.7 6.0 141533 13600

800-10
2240 165.0 595 95.6(94.8) 0.82 1.8 0.6 6.0 158184 18900
2500 183.9 595 95.7(94.9) 0.82 1.8 0.6 6.0 176179 20000
2800 203.3 595 95.8(95.0) 0.83 1.8 0.6 6.0 196901 20500
3150 228.5 595 95.9(95.1) 0.83 1.8 0.6 6.0 221050 20200

900-10
3550 257 595 96.1(95.1) 0.83 1.8 0.6 6.0 279383 24200
4000 289.2 595 96.2(95.2) 0.83 1.8 0.6 6.0 314141 25100
4500 325.4 595 96.2(95.3) 0.83 1.8 0.6 6.0 313812 26000


型 号
Type


额定功率
Rated
Power
(kW)


定子电流
Stator
Current
(A)


额定转速
Rated
Speed
(r/min)


效 率
(%)


功率因数
Power
Factor
(COSΦ)
转矩
Maximum
Torque
额定转矩
Rated Torque
TM
TN
堵转转矩
Locked
-rotor
 Torque
额定转矩
Rated
Torque
Tst
TN
堵转电流
Locked
-rotor
Current
额定电流
Rated
Current
Ist
IN

年节电量
Annual
Capacity   of Electricity Saving
(kWh)


重 量
Weight
(Kg)

1000-10
5000 361 595 96.3(95.5) 0.83 1.8 0.6 6.0 347953 33000
5600 404 595 96.5(95.6) 0.83 1.8 0.6 6.0 437054 34200
6300 443 595 96.6(95.7) 0.85 1.8 0.6 6.0 490664 35400

1120-10
7100 499 595 96.6(95.7) 0.85 1.8 0.6 6.0 552970 43000
8000 562 595 96.7(95.8) 0.85 1.8 0.6 6.0 621771 45000
9000 632 595 96.7(95.8) 0.85 1.8 0.6 6.0 699492 46400



500-12
220 19.7 496 92.2(90.4) 0.70 2.0 0.8 5.5 38009 5500
250 22.3 496 92.4(90.6) 0.70 2.0 0.8 5.5 43003 5570
280 24.2 495 92.6(90.8) 0.72 2.0 0.8 5.5 47954 5670
315 27.2 495 93.0(91.3) 0.72 2.0 0.8 5.5 50454 5770
355 30.5 495 93.2(91.6) 0.72 2.0 0.8 5.5 53226 5870
400 34.3 495 93.4(91.8) 0.72 2.0 0.8 5.5 59714 6020

560-12
450 38.6 495 93.5(92.0) 0.72 2.0 0.8 5.5 62776 6850
500 42.7 495 93.9(92.4) 0.72 2.0 0.8 5.5 69153 7050
560 46.4 494 94.1(92.6) 0.74 2.0 0.8 5.5 77120 7300
630 52.1 494 94.3(92.9) 0.74 2.0 0.8 5.5 80544 7550


630-12
710 58.6 496 94.5(93.1) 0.74 2.0 0.8 5.5 90385 10150
800 65.8 496 94.8(93.5) 0.74 2.0 0.8 5.5 93865 10450
900 74.1 496 94.8(93.5) 0.74 2.0 0.8 5.5 105598 10750
1000 82.3 496 94.8(93.5) 0.74 2.0 0.8 5.5 117331 11050


710-12
1120 88.6 496 94.8(93.9) 0.77 2.0 0.7 6.0 90589 12500
1250 97.5 496 94.9(94.0) 0.78 2.0 0.7 6.0 100890 13000
1400 109.1 496 95.0(94.1) 0.78 2.0 0.7 6.0 112758 13400
1600 123.0 496 95.1(94.2) 0.79 2.0 0.7 6.0 128594 13800

800-12
1800 138.2 495 95.2(94.3) 0.79 1.8 0.6 6.0 144363 18500
2000 153.2 495 95.4(94.4) 0.79 1.8 0.6 6.0 177664 19200
2240 169.3 495 95.5(94.5) 0.8 1.8 0.6 6.0 198565 19900


900-12
2500 188.7 495 95.6(94.6) 0.8 1.8 0.6 6.0 221147 24700
2800 208.6 495 95.7(94.7) 0.81 1.8 0.6 6.0 247165 25400
3150 234.4 495 95.8(94.8) 0.81 1.8 0.6 6.0 277477 26700
3550 264.1 495 95.8(94.9) 0.81 1.8 0.6 6.0 281144 27600


1000-12
4000 297 495 95.9(95.0) 0.81 1.8 0.6 6.0 316119 30500
4500 330 495 96.0(95.1) 0.82 1.8 0.6 6.0 354890 31700
5000 366 495 96.1(95.2) 0.82 1.8 0.6 6.0 393498 32900
5600 410 495 96.2(95.3) 0.82 1.8 0.6 6.0 439797 34700


型 号
Type

额定功率
Rated
Power
(kW)

定子电流
Stator
Current
(A)

额定转速
Rated
Speed
(r/min)

效 率
(%)

功率因数
Power
Factor
(COSΦ)
转矩
Maximum
Torque
额定转矩
Rated Torque
TM
TN
堵转转矩
Locked
-rotor
 Torque
额定转矩
Rated
Torque
Tst
TN
堵转电流
Locked
-rotor
Current
额定电流
Rated
Current
Ist
IN

年节电量
Annual
Capacity   of Electricity Saving
(kWh)

重 量
Weight
(Kg)

1000-6
8000 548 995 96.9(96.2) 0.87 1.8 0.6 6.5 549823 33800
9000 616 995 97.0(96.2) 0.87 1.8 0.6 6.5 617271 34500
10000 683 995 97.2(96.3) 0.87 1.8 0.6 6.5 769201 35800
11200 765 995 97.2(96.3) 0.87 1.8 0.6 6.5 861505 37100


450-8
220 18.1 744 92.5(90.7) 0.76 2.0 0.8 6.0 37760 3770
250 20.0 744 92.7(91.0) 0.78 2.0 0.8 6.0 40305 3870
280 22.3 744 93.0(91.3) 0.78 2.0 0.8 6.0 44848 3970
315 25.0 744 93.3(91.7) 0.78 2.0 0.8 6.0 47127 4070
355 28.0 743 93.7(92.2) 0.78 2.0 0.8 6.0 49310 4190
400 31.6 743 93.8(92.3) 0.78 2.0 0.8 6.0 55442 4290

500-8
450 34.6 744 93.9(92.4) 0.80 2.0 0.8 6.0 62238 4600
500 38.2 744 94.4(93.0) 0.80 2.0 0.8 6.0 63787 4850
560 42.8 744 94.5(93.1) 0.80 2.0 0.8 6.0 71289 5100
630 47.9 744 94.9(93.6) 0.80 2.0 0.8 6.0 73762 5350

560-8
710 52.6 744 95.0(93.8) 0.82 2.0 0.8 6.0 76490 7120
800 59.2 744 95.2(94.0) 0.82 2.0 0.8 6.0 85822 7420
900 66.5 744 95.3(94.1) 0.82 2.0 0.8 6.0 96345 7720
1000 73.7 744 95.5(94.4) 0.82 2.0 0.8 6.0 97613 8020

630-8
1120 82.5 745 95.6(94.5) 0.82 2.0 0.8 6.0 109097 9350
1250 89.8 745 95.7(94.6) 0.84 2.0 0.8 6.0 121504 9700
1400 100.4 745 95,8(94.7) 0.84 2.0 0.8 6.0 135799 9950
1600 114.8 745 95.8(94.7) 0.84 2.0 0.8 6.0 155198 10300

710-8
1800 129.1 745 95.8(94.9) 0.84 2.0 0.7 6.5 142552 13500
2000 143.5 745 95.8(95.0) 0.84 2.0 0.7 6.5 140644 14000
2240 160.5 745 95.9(95.1) 0.84 2.0 0.7 6.5 157191 14600
2500 176.9 745 96.0(95.2) 0.85 2.0 0.7 6.5 175070 15000

800-8
2800 197.9 745 96.1(95.3) 0.85 1.8 0.6 6.5 195669 18700
3150 222.6 745 96.1(95.4) 0.85 1.8 0.6 6.5 192410 19500
3550 250.4 745 96.3(95.5) 0.85 1.8 0.6 6.5 247046 19700

900-8
4000 281.8 745 96.4(95.6) 0.85 1.8 0.6 6.5 277783 24500
4500 316.8 745 96.5(95.7) 0.85 1.8 0.6 6.5 311855 25300
5000 347.5 745 96.6(95.8) 0.86 1.8 0.6 6.5 345786 25700
5600 388.4 745 96.8(95.9) 0.86 1.8 0.6 6.5 434337 26600



湘潭电机厂此款(YXKS系列高效高压三相异步电机)联系方式:021-6992-5088
