10KV高效高压三相异步电机产品概述：

YX、YXKS.YXKK10kV系列高效高压三相异步电动机是我公司21世纪的最新产品,积累了我公司60多年长期的高压三相异步电动机系列设计制造的经验,开发的新一代高效节能电机产品,可与普通Y系列高压三相异步电机互换,提高企业的运行效益,节能减排。

本系列电动机的功率等级和安装尺寸及公差均符合国家标准GB/T755《旋转电机定额和性能》国际电工委员会标准IEC34-1《旋转电机定额和性能》和GB/T13957及机械行业标准」B/T10446等,电气性能方面由于在上述标准基础上损耗降低了20%,能效等级执行GB30254-2013的2级能效。

本系列电动机的外壳防护等级根据GB/T4942.1和IEC34-5《旋转电机外壳防护等级》的标准分别有IP23、IPw24IP44和P54四种,如果用户需要其它防护等级可另行供货。

本系列电动机的冷却方法根据GB/T1993和EC34-6《旋转电机冷却方法》的标准分别有IC01IC81W、IC86W、IC611、IC616、IC666。如果用户需要其它冷却方法可另行供货。

本系列电动机的结构及安装型式为MB3(卧式带底脚),符合GB/T997和EC347《电机结构及安装型式代号》的规定。

10KV高效高压三相异步电机优势特点：

1、优化的电磁设计

本系列电动机应用了有限元方法分析电磁性能、发热及机械应力和变形并进行了电磁优化设计,对尺寸、气隙、槽配合及槽形进行了全面优化,电机的尺寸达到合理的匹配,电机的性能达到最佳。

2.低谐波绕组

本系列电动机采用低谐波烧组,降低电机的定子铜耗和杂散损耗,提高电机的运行效率。

3.高强度磁性槽楔

我公司经过长期研究,采用高强度磁性槽楔,稳定的槽楔紧固工艺和材料,成功地解决了磁性槽楔脱落的问题,提高了电机的电气性能。

4.优化的通风冷却系统

采用后倾离心式风扇,轴流风扇等,优化电机内、外通风系统,提高冷却效果,降低电机特别是高速电机)的通风损耗,降低通风噪音,提高电机效率。

5.绝绿系统

本系列采用各种性能得到全面提升的绝缘系统,电压特性温度特性、弯曲强度、击穿电压试验、热老化电老化试验均表明本系列绝缘系统达一流水平。本系列采用优质云母带,环保浸渍树脑井在数控绕线机、涨型机及包带机上完成线圈制作的每道工序,最后经vP处理。因此绝缘性能可靠,机械强度好，防潮能力强。

6.高效率

本系列电机的效率在B/T10446、GB/T13957的效率基础上降低损耗20%,效率设定GB30254-2013的2级能效要求,为真正意义上的高效率电机,可大幅提高客户的运行效益,比3级能效产品为用户节电20%以上,为国家节能惠民工程产品。

使用范围：

本系列电动机可用于据动各种通用机械如压缩机、通风机水泵、切削机床、运输机械及其他机械设备,在矿山,机械行业、石化行业、发电厂等各种工矿企业中作原动机使用。用以动大转动惯量的鼓风机、磨煤机、轧钢机、卷扬机、破碎机、皮带机等机械的电动机应在订货时提供有关技术资料,签订技术协议,作为电机特殊设计的依据,并选用派生系列的专用电动机,以确保电机可靠运行。

10KV高效高压三相异步电机正常工作基本条件：

a、海拔不超过1000m;

b、最高环境空气温度不超过40℃最低环境空气温度对采用滚动轴承的电动机为15℃,对采用清动轴承的电动机为5℃对YXKS系列电动机为5℃;

c、对YXKS系列电动机,冷却器入口处冷却水温度不超过33℃,最低温度为5℃;

d、最湿月月平均最高相对温度为90%,同时该月月平均最低温度不高于25℃;

e、电源频率为50Hz±1%;

f、工作电压变化范围不大于额定电压±5%;

g、电动机定额为连续工作制SI。

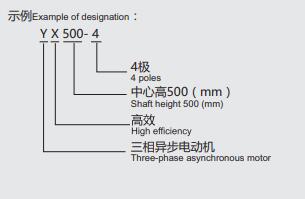

10KV高效高压三相异步电机型号说明：

电动机型号按GB4831的规定由产品代号、规格代号二部分依次排列组成,产且代号由电机系列代号表示,含义如下：

10KV高效高压三相异步电机结构说明：

YX为基本系列,防护等级为P23,冷却方法为C01,将其机座顶部防护拆去,并安装不同的防护罩域或冷却器)即可派生各种不同防护等级及冷却方法的电机,如YXKS空水冷却、YXQF(气候防护)、YXKK空空冷却等系列电机。

电动机采用国际上流行的箱式结构,机座和端盖均由钢板焊接制成,刚度好、重量轻、拆下防护罩〔或冷却器后可以观察和触及电机内部,便于电动机的安装、维修。

定子采用外压装结构。定子绕组采用F级绝缘材料和防晕材料,绕组端固定采用特殊绑扎工艺、牢固可靠,整个定子采用真空压力浸F级无溶剂漆(vP1)处理。由此,电动机具有优良可靠的绝缘性能和防湖、抗冲击能力。本系列电动机H400-H710均采用磁性福楔,不接受要求非磁性梧楔订货。

本系列电动机鼠笼转子大部分采用铜条转子,鼠笼铜条转子采用先进可靠的焊接工艺,并经槽内紧固处理,运行可皋,少量采用铸铝转子。

轴承有滚动轴承和滑动轴承两种型式,依电动机功率大小及转速而定,其基本型式的防护等级为P44,如电机具有较高的防护等级时,轴承的防护等级也随之提高。

采用滚动轴承结构的电机均有不停机加油和排油装置,并配备专用加油工具。

主出结盒为密封结构,防护等级为IP54.一殷装于电机右侧从轴伸端右,根据用户需要也能装于左侧。出线盒的进线孔可朝上、下、左、右四周转换。盒内有单独的接地端子。

二极电机轴承采用滚动轴承(H400-H500)或滑动轴承(H500及以上)结构滑动轴承采用油环和压力油循环复合润方式。

本系列电机的内、外风扇均有方向性,电机只能接指定旋向旋转二极电机外挂风机呤却方式C616)空一空冷却结构,需要低压电源

10KV高效高压三相异步电机订货须知：

尊敬的客户您订货时除了需提供您所需的电机型号的基本参数外,还需注意如下一些问题请务必认真阅读以下项次,以确保您的需求能够得到最满意、最迅速的答复。如没有提出特殊要求,我公司将默认按国标及我公司标准生产。

1.噪声如果有特殊要求需提供给我们(详见噪声国家标准);

2.振动如果有待殊要求须提供给我们(标准值为:振幅0.037mm;振速23mm/s，详见振动国家标准)

3.启动次数如果有特殊要求须提供给我们(标准为冷态2次,热态1次)

4.旋转方向必须告知我们(标准为从电机轴伸端往方向看为顺时针,电机必须主明旋向)

5.电机负载类型请提供给我们(如：风机、水泵、磨机、破碎机、压缩机、轧钢机、磨盘机等。)

6.负载转动惯量如果有特殊要求须提供给我们。

7.传动方式是什么请告知我们。(如带液力耦合器或带齿轮箱或直核连接)

8.连轴形式是什么请告知我们(如联轴器或者皮带轮，皮带张力是多少也需告知)

9.电机上是否提供编码器接口。

10.您所需电机是否在高原使用?(电机运行海拔超过1000米需特殊设计)

11.电机运行的环境温度是多少请告知我们。

12.电机是否在湿热地区使用?

13.电机是否在户外使用?

14.电机是否在海边使用?

15.防腐是否有要求?(如F1轻度腐蚀、F2中度腐蚀、F3强腐蚀)

16.轴承采用何种形式?(如滚动轴承或者滑动轴承)是否需要进口轴承?(SKF、FAG、NSK、国产)

17.轴承是否承受推力?

18.轴承是否有绝缘要求?

19.是否需要我们提供稀油站?

20.如果需要稀油站是否有特殊要求?(无要求即是采用国产元件)

21.您所需电机是否备品电机?是的话请提供我公司原电机的生产序号。

22.中性点是否需要引出?

23.是否需要CT?如果需要CT安装位置在主出线线盒还是中性点出线盒?

24.如果需要CT，数量是多少?

25.是否需要加装防潮加热器?

26.是否需要加装测振传感器?

27.测温元件是否有特殊要求?

28.转子鼠笼材料是否有特殊要求?(如铸铝、铜排、梯形铜排)

29.油漆颜色是否需要指定?(我公司默认颜色为室内“深豆绿”、室外为“淡灰”，其它参考本资料附件的“油漆颜色”)

30.电机是否需要双轴伸?

31.请明确出线盒位置(标准是从电机轴伸端往电机方向看出线盒安装在右边)

32.电机最大力矩倍数如果有特殊要求须提供给我们。

33.电机启动力矩倍数如果有特殊要求须提供给我们。

34.电机启动电流倍数如果有特殊要求须提供给我们。

35.功率小于等于355KW的高效电机虽不在财政部补贴范围内，但建议客户仍然采用高效电机。

36.中心高小于等于H710的高效电机一律全部采用磁性槽楔。

10KV高效高压三相异步电机技术数据：
