如何解读电机轴承

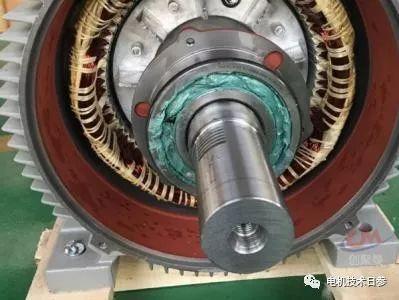

电机中常用的轴承有三种：滚动轴承、滑动轴承和含油轴承，它们支撑电机旋转部件的旋转。含油轴承一般用于微型或小型电机，配件少，免维护，有利于简化结构；滑动轴承主要用于大中型电机，适用于重载、耐冲击的场合；滚动轴承应用广泛，下面Ms讨论的话题主要针对这类轴承。

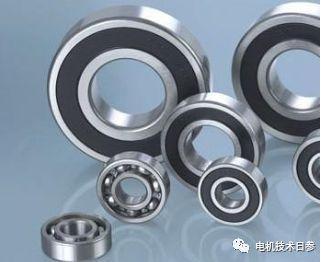

如何识别轴承

滚动轴承编码由前置码、基础码和后缀码组成，前置码用字母表示，表示成套轴承部件；基本代码表示轴承的类型和尺寸等主要特征；后缀代码表示轴承精度和材料特性。

轴承后代码及其含义

常见内部结构代码含义示例

B——接触角为40的角接触球轴承

C——接触角为15的角接触球轴承

接触角为25的AC——角接触球轴承

E——加固设计

密封\防尘和外形变化代码及含义示例

代码含义代码含义

外圈带止动槽的轴承(2)RZ非接触密封轴承

NR外环有一个止动槽和一个止动环轴承(2)Z防尘盖密封轴承

(2)RS接触密封轴承(2)LS接触密封轴承(内圈无齿)

罐笼结构和材料的编码

代码含义代码含义

f钢铁实心保持架，后面数字表示J钢板冲压不同材质的保持架

q青铜实心保持架，附数字，表示满载不同材质滚动体v。

m黄铜实心保持架e磷化保持架

t酚醛层压布管实心保持架d碳氮共渗保持架

工程塑料注射笼

公差等级代码

P0——尺寸精度为P0级

P6——尺寸精度为P6级

P5——尺寸精度为P5级

P4——尺寸精度为P4

P2——尺寸精度为P2等级

滚动轴承的精度从0级提高。

通关代码

代码含义

/C1径向间隙为1套

/C2径向间隙为2组

——径向间隙为0组，即正常组间隙

/C3径向间隙为3组

/C4径向间隙为4组

/C5径向间隙为5组

/CM电机轴承的特殊间隙

振动等级代码

Z ——轴承振动加速度等级的极值组由低到高依次为： Z1、Z2、Z 3、Z4

V ——轴承振动速度级的极值组由低到高依次为： V1、V2、V 3、V4

配置代码

代码含义

数据库成对背靠背安装，例如7210 C/数据库

DF面对面成对安装，例如：32205/DF

DT成对串联安装，例如：7210C/DT

轴承的密封结构

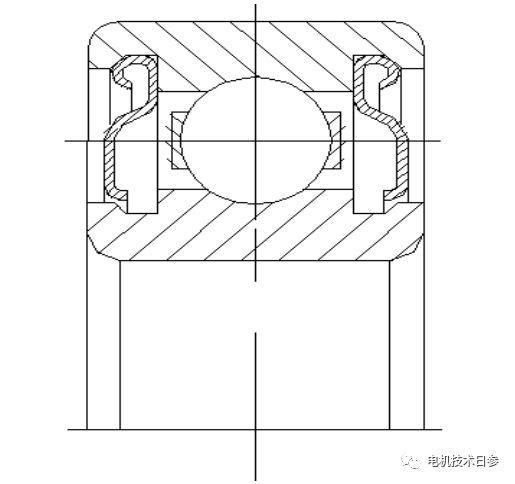

2Z——带防尘罩的轴承用于污染不严重且没有接触轴承危险(如湿气和蒸汽)的轴承配置。防尘罩也用于出于速度或工作温度考虑而减少摩擦非常重要的应用中。

带有2RZ——非接触密封的轴承通常用于污染不太严重的地方。它们的应用与防尘罩类似，密封效果略好于防尘罩。

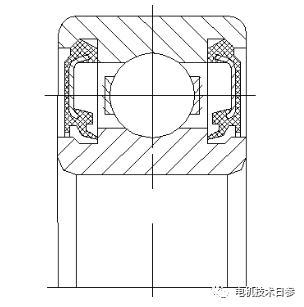

带有接触密封(简称密封)的2RS——轴承通常用于中度污染、不可避免的水或溅水或无需维护的长使用寿命的轴承配置中。

关于电机轴承的间隙

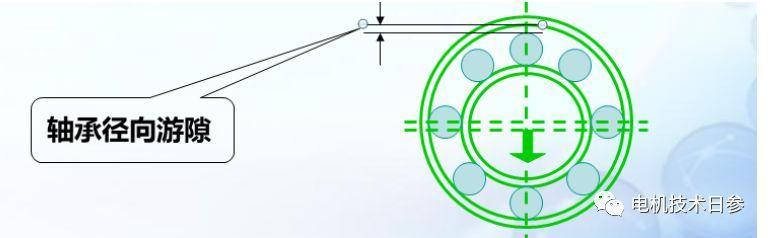

轴承的径向(轴向)间隙是轴承没有外部载荷时，从一个径向(轴向)极限位置到相对极限位置的径向(轴向)距离。实际上，由于套圈的形状误差和滚动元件的不一致性，应该采用套圈不同方向上的径向(轴向)位移的平均值以及套圈和滚动元件的不同相对位置。

间隙是轴承的重要技术参数，直接影响轴承的技术性能，如载荷分布、振动、噪声、摩擦、温升、使用寿命和机械运行精度等。

a)如果间隙过大，轴承内部的轴承面积会减小，接触面上的应力会增大，从而缩短使用寿命。间隙过大也会降低轴承的运行精度，增加振动和噪音。

b)如果间隙过小，实际运行中可能会出现负间隙(干涉)，引起摩擦发热和温升，进而使有效间隙变小或干涉变大。这样的恶性循环会导致轴承锁死。
