高次谐波对异步电动机的性能有什么影响？

在前面的推文中，我们谈到了异步电动机的起动运行特性，也叫感应电动机。它涉及电机的电磁转矩，它是由气隙中的基波磁场及其感应的转子电流产生的。对于任何电机来说，除了基波磁场外，气隙中也不同程度地存在高次谐波磁场。在高次谐波磁场的作用下，会产生相应的谐波转矩，也称为附加转矩。附加转矩会不同程度地干扰电磁转矩的作用，严重时会使电机启动困难甚至无法启动。

由于定子和转子铁芯的齿和槽的客观性，绕组的分布是非正弦的，以及电机磁路饱和度的不均匀性，在电机运行中不可避免地会存在高次谐波。

高次谐波产生的转矩有两种，即异步附加转矩和同步附加转矩，两者都对电机的起动性能产生不利影响。一般情况下，异步附加转矩会导致电机以一定速度爬行，达不到额定速度；如果同步附加转矩发生在起动的瞬间，则可能导致电机起动的死点，即使电机空载起动。关于这个问题，在电机的测试状态中不时发现：对于同一批相同规格的电机，虽然采用了相同的电机，但总有一些电机不能不时启动。在这种情况下，通常的做法是将电机转子旋转一个角度，以便于启动。

通过理论分析可以发现，在转矩曲线上叠加高次谐波产生的转矩会在曲线上造成凹点，从而恶化电机的起动性能。如何降低高次谐波的影响，提高电机的起动性能？常用且有效的措施有：调整电机定子与转子的槽配合；增加电机定子的气隙；定子或转子斜槽；采用短距离和整数槽绕组。

调整电机定转子槽配合的目的是减少和消除同步附加转矩。增加定转子气隙是通过工作波与谐波磁导率的比值来削弱高次谐波。

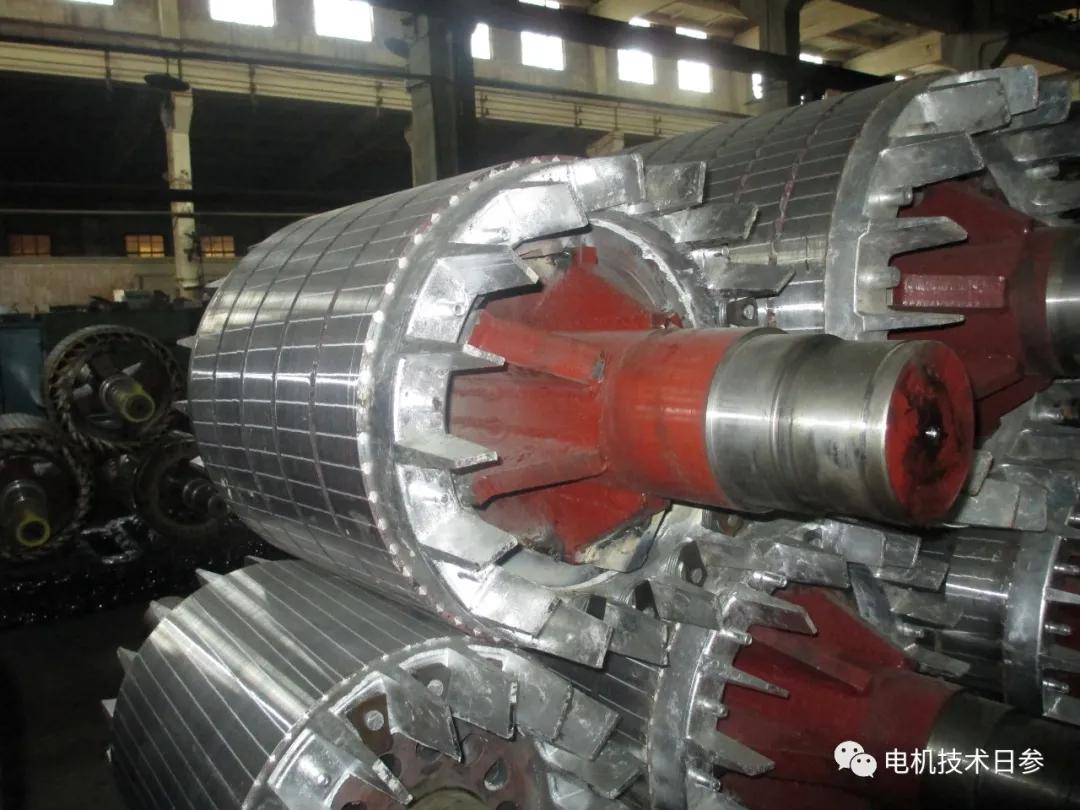

根据实际生产工艺，在转子上使用更多的斜槽，可以有效控制同步附加扭矩值。但使用滑槽时，电机的功率因数和转矩性能会有不同程度的劣化。

除了高次谐波对电机起动性能的影响，还有一个不利的影响，就是电机的高频电磁声。我们在原文章中也讲了很多高频电磁声，处理这类问题的措施也差不多。

异步电动机定子和转子的槽匹配必须基于大量的设计和试验结果。很多设计数据都给出了一些经验匹配关系可供选择，当然也有一些禁忌匹配关系。具体内容我们会在另一节和你交流。

以上非官方内容仅代表个人观点。
